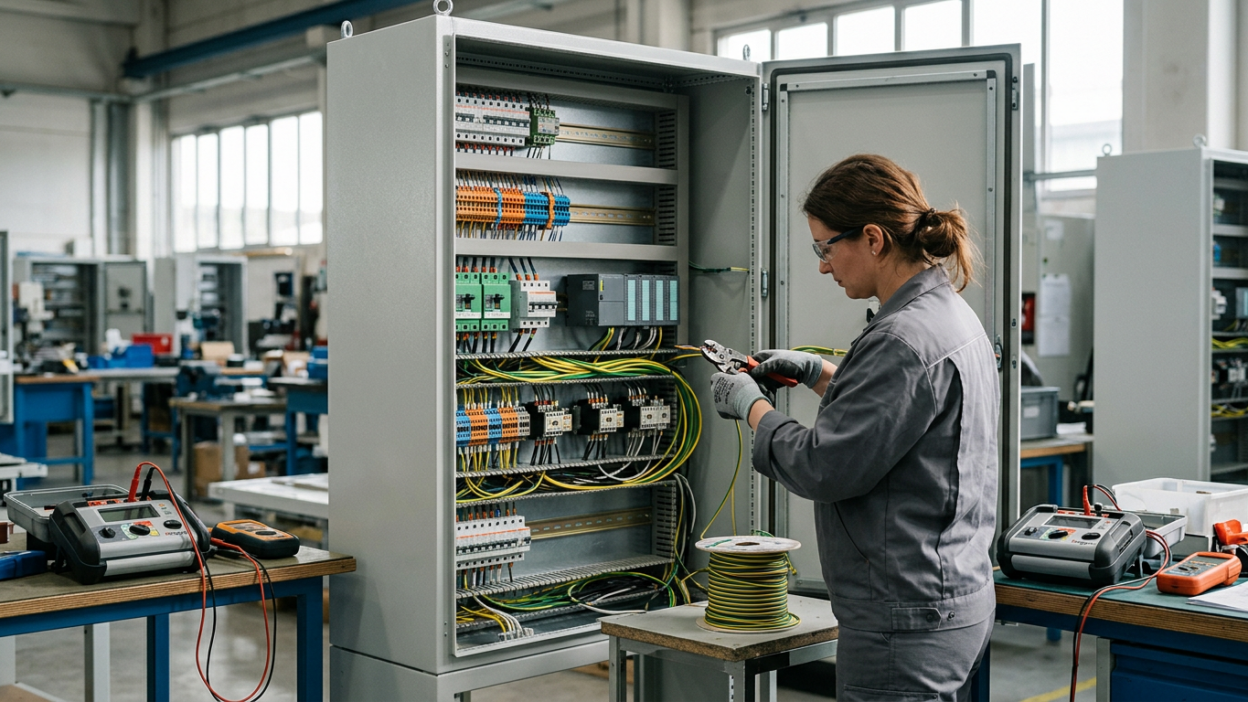

Проверка комплектного электрощита перед отгрузкой с производства

Проверка комплектного электрощита — это контроль сборки, изоляции, заземления и маркировки шкафа до того, как он уедет к заказчику. Если коротко, дефект, найденный на производстве, стоит дёшево, а тот же дефект на объекте оборачивается срывом сроков и разбирательствами. Мы в ЭлектроЗамер проверяем щиты до 1000 В и выдаём технический отчёт, виды работ электролаборатории описаны на сайте.

Щитовая сборка проходит через руки нескольких людей: кто-то тянет провода, кто-то ставит аппараты, кто-то маркирует. На любом этапе возможна ошибка: не затянут контакт, перепутана линия, повреждена изоляция. Внешне шкаф выглядит собранным, а проблема прячется внутри и ждёт нагрузки на реальном объекте.

Разберём по порядку: зачем проверять электрощит до отгрузки, что именно контролирует электролаборатория, кому такая проверка нужна, что вы получаете в отчёте и когда её разумно заказывать, чтобы не отправлять заказчику скрытые проблемы.

Зачем проверять электрощит до отгрузки?

Главный смысл в цене ошибки. Дефект, найденный на производстве, исправляется тут же, спокойно и без нервов. Тот же недочёт, всплывший на объекте, тянет за собой демонтаж, повторный выезд, простой монтажа и претензии заказчика. Проверка до отгрузки переносит поиск проблем туда, где их дешевле устранять.

Скрытые дефекты сборки особенно коварны. Ослабленный контакт или задетая изоляция не видны глазом, а под нагрузкой дают перегрев или срабатывание защиты. Пока щит стоит без тока, всё выглядит нормально, поэтому без измерений такие вещи легко уезжают к клиенту вместе со шкафом.

Есть и репутационная сторона. Производитель щитов, который отгружает проверенные изделия, спокойнее проходит приёмку у заказчика и реже возвращается на объект по гарантии. Подтверждённое состояние сборки — аргумент в диалоге с клиентом и способ отстроиться от тех, кто отдаёт щиты без контроля.

Наконец, проверка помогает навести порядок в самой сборке. Когда измерения регулярно фиксируют одни и те же огрехи, производство видит слабое место в процессе и правит его. Так контроль работает не только на конкретную партию, но и на общее качество выпускаемых шкафов.

Что проверяют в комплектном щите

Контроль охватывает электрическую часть шкафа и его соответствие схеме. Вот что обычно входит в состав работ:

• Сопротивление изоляции токоведущих частей и цепей.
• Непрерывность и сопротивление цепи защитного заземления.
• Соответствие монтажа однолинейной схеме и проекту.
• Правильность маркировки линий и аппаратов.
• Работу автоматов и устройств защитного отключения.

Кому это нужно

В первую очередь проверка нужна производителям электрощитов и щитовых сборок. Для них контроль до отгрузки — способ не отправлять заказчику скрытые проблемы и снижать число возвратов по гарантии. Измерения дают объективное подтверждение, что изделие собрано корректно, а не только выглядит готовым.

Полезна проверка и подрядчикам, которые заказывают щиты под конкретный объект. Получив шкаф с протоколами, они спокойнее ставят его в работу и закрывают свою часть исполнительной документации. Это снимает споры о том, на чьей стороне возник дефект: на сборке или уже при монтаже на площадке.

Нужна она и заказчикам, которые принимают оборудование. Для главного инженера или службы эксплуатации протокол по щиту — это уверенность, что аппарат пришёл в исправном состоянии. Дальнейшие проблемы проще локализовать, когда исходное состояние сборки задокументировано ещё до установки.

Обращаются к нам и при разовых или партийных поставках щитов в коммерческую недвижимость. Мы в ЭлектроЗамер работаем в электроизмерениях с 2007 года и проверили более 5000 объектов в Москве и области, поэтому видим типовые ошибки сборки и знаем, на что смотреть в первую очередь.

Что вы получаете в отчёте

По итогам проверки вы получаете технический отчёт с протоколами измерений по щиту. В нём зафиксированы фактические значения: сопротивление изоляции, параметры цепи заземления, результаты проверки защит и соответствие монтажа схеме. Это конкретные данные по вашему изделию, а не формальная бумага о том, что всё хорошо.

При выявленных отклонениях к отчёту прилагается ведомость замечаний с указанием, где и что вызывает вопросы. Производство по ней быстро находит и правит недочёт до отгрузки. Способ устранения выбирают сборщики, электромонтаж и переделку сборки лаборатория не выполняет, наша часть — измерения и фиксация.

Измерения выполняются поверенными приборами, а записи о поверке ведутся в государственном реестре средств измерений. За счёт этого цифрам в протоколах можно доверять, а сам отчёт опирается на корректную метрологическую базу. Для приёмки заказчиком и внутреннего контроля качества это существенно.

Такой пакет документов помогает спокойно передать щит дальше по цепочке. Он может потребоваться при приёмке, вводе объекта в эксплуатацию или по запросу заказчика. Юридических заключений и предписаний в отчёте мы не приводим, это выходит за рамки нормативных документов, а вот объективную картину состояния сборки он показывает.

Когда заказывать проверку щита?

Основной момент — перед отгрузкой готового шкафа с производства. На этом этапе все аппараты установлены, монтаж завершён, и проверка подтверждает, что изделие можно отдавать заказчику. Найденный здесь дефект правится в спокойном режиме, без выезда на площадку и срыва графика монтажа.

Разумно проверять и опытные образцы новой серии щитов. Когда сборка типа запускается впервые, измерения помогают убедиться, что решение реализовано корректно, и заложить этот контроль в дальнейший выпуск. Так проблема не тиражируется на всю партию, а ловится на первом изделии.

Отдельный повод — партийные поставки под крупный объект. Если щитов много и они идут в ответственное здание, выборочный или сплошной контроль до отгрузки снижает риск, что скрытый дефект уедет вместе со шкафом. Для заказчика это дополнительная уверенность при приёмке большой поставки.

Чтобы понять объём и сроки, проще получить расчёт по вашей задаче. Оставьте данные по щитам, и инженер подготовит КП и смету, а стоимость сложится из количества шкафов, числа линий и режима работ. Связаться с лабораторией удобно через форму на сайте, инженер ответит по вашему запросу.

Главное

Проверка комплектного электрощита до отгрузки — это контроль изоляции, заземления, соответствия монтажа схеме, маркировки и работы защит. Смысл в цене ошибки: дефект, найденный на производстве, исправляется дёшево, а тот же недочёт на объекте тянет демонтаж, простой и претензии. Скрытые огрехи сборки не видны глазом и проявляются под нагрузкой, поэтому без измерений легко уезжают к заказчику.

Проверка нужна производителям щитов, подрядчикам и заказчикам при приёмке оборудования. На выходе вы получаете технический отчёт с протоколами и ведомостью замечаний, выполненный поверенными приборами. Заказывать её разумно перед отгрузкой, на опытных образцах серии и при партийных поставках. Оставьте данные по щитам и получите КП со сметой по вашей задаче.

Частые вопросы

Что именно проверяют в комплектном щите?

Сопротивление изоляции токоведущих частей, непрерывность и сопротивление цепи защитного заземления, соответствие монтажа однолинейной схеме, правильность маркировки линий и аппаратов, а также работу автоматов и устройств защитного отключения. Речь об электрической части шкафа до 1000 В. Механическую наладку и доработку сборки это не заменяет.

Зачем проверять щит, если он собран по схеме?

Сборка по схеме не исключает скрытых дефектов: ослабленный контакт, задетую изоляцию или перепутанную линию глазом не видно. Под нагрузкой такие огрехи дают перегрев или срабатывание защиты уже на объекте. Измерения помогают найти их на производстве, где исправление обходится дёшево, хотя и не гарантируют идеальную работу в любых условиях.

Исправляет ли лаборатория найденные дефекты сборки?

Нет. Мы выполняем измерения и фиксируем в ведомости замечаний, где и что вызывает вопросы, но электромонтаж и переделку сборки не делаем. Способ устранения выбирают сборщики производства. Такое разделение честнее: лаборатория даёт объективную картину состояния щита, а доработку ведёт сама сборочная площадка.

Какие документы будут по итогам проверки?

Технический отчёт с протоколами измерений по щиту и ведомостью замечаний при наличии отклонений. Измерения выполняются поверенными приборами, записи о поверке ведутся в государственном реестре средств измерений. Отчёт может потребоваться при приёмке, вводе объекта или по запросу заказчика. Юридических заключений в отчёте при этом нет.

Можно ли проверить сразу партию щитов?

Да, при партийных поставках под крупный объект применяют выборочный или сплошной контроль до отгрузки. Это снижает риск, что скрытый дефект уедет вместе со шкафом в ответственное здание. Объём проверки согласуется под задачу: где-то достаточно выборки, где-то заказчик просит проверить каждый щит из партии.

Сколько стоит проверка электрощитов?

Точную цену называют по исходным данным: стоимость складывается из количества шкафов, числа линий, объёма проверки и режима работ. Конкретную сумму без данных назвать нельзя, готовых прайсов в статьях мы не публикуем. Оставьте параметры по щитам через сайт, и инженер подготовит КП со сметой по вашей задаче в течение часа.
