Измерение сопротивления изоляции — самый частый вид работ электролаборатории. Его делают в составе приёмо-сдаточных испытаний нового объекта, в плановых эксплуатационных испытаниях действующего здания, при заходе на участок арендатора и в спорных ситуациях со страховой. Прибор кажется простым, мегаомметр, но методика зависит от того, что именно проверяется: электропроводка, кабельная линия, цепь управления, двигатель, освещение или оборудование с электроникой. По нашему опыту в ЭлектроЗамер, именно эти нюансы отличают добросовестный замер от формального.
В статье разберём, как именно проводится измерение, какие нормы по ПУЭ и ПТЭЭП, что должно быть в протоколе и в каких сценариях метод критичен. Материал готовила редакция ЭлектроЗамер, электролаборатории, проверившей более 5000 коммерческих объектов в Москве и Подмосковье с 2007 года.
Что такое сопротивление изоляции
Сопротивление изоляции показывает, насколько надёжно токоведущие части отделены друг от друга, от защитного проводника и от заземлённых металлических частей. При измерении мегаомметр подаёт на проверяемую цепь испытательное постоянное напряжение и по малому току через изоляцию рассчитывает сопротивление. Если изоляция в норме, ток утечки находится в безопасных пределах. Если изоляция повреждена, увлажнена, загрязнена или перегрета, её сопротивление снижается, и это говорит о повышенном риске токов утечки, ложных срабатываний УЗО, повреждения оборудования, пробоя изоляции или пожара.
Состояние изоляции зависит от качества монтажа, материалов, условий эксплуатации, температуры, влажности и времени. Со временем изоляция стареет: появляются микротрещины, в проводку попадает влага, ослабшие контакты дают нагрев, который ускоряет деградацию. Регулярный замер изоляции позволяет вовремя увидеть деградацию и заменить участок до аварии.
Как проводится измерение

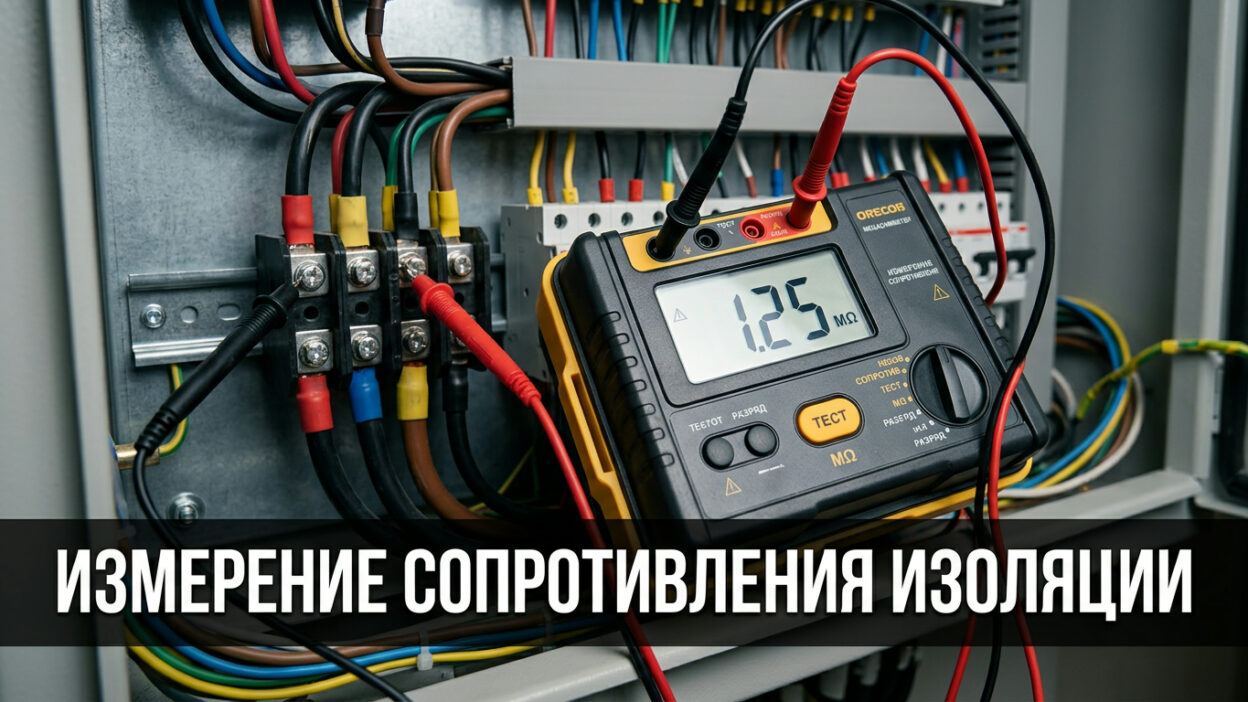

Прибор для замера — мегаомметр. Это устройство подаёт на изоляцию повышенное постоянное напряжение и фиксирует ток утечки. По их соотношению считается сопротивление в мегаомах. На электроустановках до 1000 В чаще всего работают мегаомметры на 500 В и 1000 В.
Базовая последовательность работ инженера ЭЛ на щите.
- Подготовка участка. Линия отключается от питания, проверяется отсутствие напряжения, снимается нагрузка. Если в цепи есть блоки питания, светодиодные драйверы, УЗИП, автоматика или другое чувствительное оборудование, его отсоединяют, чтобы не исказить результат и не повредить испытательным напряжением.
- Заземление. Перед началом измерения участок кратковременно заземляется, чтобы снять возможные остаточные заряды на длинных кабельных линиях.
- Подключение мегаомметра. Измерение выполняют между заданными проводниками: между жилами, между жилой и защитным проводником, между группой активных проводников и PE. Схема зависит от типа замеряемого участка и программы испытаний.
- Замер. Прибор подаёт испытательное напряжение, инженер фиксирует установившееся значение. Для части измерений ориентируются на отсчёт около 60 секунд, для кабелей и оборудования выдержку берут по методике.
- Разряд и запись. После измерения проверяемую цепь разряжают, особенно длинные кабельные линии. Значение фиксируется в протоколе, на щите проставляется отметка о проверенной точке.
В реальной работе на крупном объекте такие циклы повторяются десятки и сотни раз за день, по каждой линии и по каждой жиле. От аккуратности инженера зависит, насколько точно отчёт потом отражает картину объекта.
Нормы по ПУЭ и ПТЭЭП
Нормативная база, глава 1.8 ПУЭ и ГОСТ Р 50571.16-2019. Испытательное напряжение и минимально допустимое сопротивление выбирают по типу проверяемой цепи и применяемому нормативу, а не по одной схеме для всех случаев. Для систем с номинальным напряжением до 500 В обычно применяют 500 В постоянного тока, для систем выше 500 В, 1000 В; для силовых кабелей и отдельных видов оборудования используют другие напряжения и таблицы. Для электропроводок и кабельных линий до 1 кВ часто встречается критерий 0,5 МОм, но для цепей управления, вторичных цепей, оборудования с электроникой и специальных помещений требования могут отличаться.
Для действующих объектов периодичность измерений устанавливается в системе технической эксплуатации потребителя: по действующим требованиям, проектной и эксплуатационной документации, инструкциям изготовителей, условиям эксплуатации и внутреннему графику испытаний. Универсальную периодичность «для всех зданий» указывать не стоит.
На что важно обратить внимание при чтении протокола.
- В протоколе должно быть фактическое значение или корректная запись вида «более предела измерения прибора», а не просто шаблонное «норма».
- Для корректной интерпретации желательно зафиксировать условия измерения: температуру, влажность, состояние помещения или трассы, особенно если они влияют на результат.
- В протоколе указывается прибор и сведения о поверке по реестру АРШИН.
- Каждая точка имеет адресную привязку к линии и щиту.
Если хотя бы один из этих пунктов отсутствует, протокол на проверке у проверяющей стороны или у эксперта страховой может вызвать вопросы.
Когда метод критичен
Семь ситуаций, в которых измерение сопротивления изоляции обычно требуется или особенно целесообразно.
- Перед сдачей нового объекта в эксплуатацию: проверка качества монтажа кабельных линий.
- После прокладки или замены кабельной трассы перед подачей напряжения.
- При плановых эксплуатационных испытаниях электроустановки по графику ПТЭЭП.
- После пожара или потопа на объекте: проверка пригодности проводки к дальнейшей эксплуатации.
- При сбоях УЗО или дифференциальной защиты: токи утечки указывают на возможные дефекты изоляции.
- Перед страховым осмотром: документальное подтверждение состояния линий.
- При спорах с подрядчиком о качестве кабельных работ.
Для нового объекта (ПСИ)
На новой электроустановке замер изоляции — один из ключевых этапов приёмо-сдаточных испытаний. Подрядчик должен передать линии заказчику в состоянии, соответствующем проекту и нормативам. Если на этом этапе инженеры фиксируют значения ниже допустимого, ведомость замечаний возвращается монтажникам для устранения. Положительный вывод по этой линии до устранения дефекта и повторного измерения давать нельзя: иначе остаётся риск короткого замыкания и аварии.
В практике мы видим типовые причины низкой изоляции на новых объектах: повреждение кабеля при прокладке, влага в кабельном канале, ошибки в концовках. Все они устраняются точечно, а после ремонта инженеры ЭЛ возвращаются для повторных замеров. Подробнее про сценарий нового объекта — в материале о приёмо-сдаточных испытаниях.
Для действующего объекта (ЭИ)
На действующих электроустановках замер изоляции — это контроль состояния кабелей, проводок и оборудования. Тут типовые причины снижения изоляции такие: старение материалов, перегрев линий, влажность в подвалах и кабельных каналах, повреждения при ремонтах и реконструкциях, некачественные ремонты, скрытые подключения арендаторов.
При плановых эксплуатационных испытаниях падение изоляции на конкретных линиях становится сигналом для планового ремонта или замены. На крупных объектах это позволяет вести замену не «по аварии», а по графику. Подробнее про сценарий действующего объекта — в материале о эксплуатационных испытаниях.
Чего не делает замер изоляции
Полезно понимать границы метода.
- Замер сопротивления изоляции не показывает состояние всей электроустановки целиком: он касается конкретного отключённого участка.
- Не заменяет проверку петли «фаза-нуль», работоспособности УЗО, состояния заземления и других методов.
- Не диагностирует качество электроэнергии: для этого нужен анализатор по ГОСТ 32144-2013.
- Не отражает динамику деградации: для долгосрочных трендов нужны несколько замеров в разные периоды.
- Не заменяет визуальный осмотр: некоторые дефекты видны глазом, но не отражаются в одном замере мегаомметром.
Корректная картина состояния электроустановки строится из комплекса методов, и замер изоляции — только один из них.
Типовые ошибки заказчика
За много лет работы на московских объектах мы видели одни и те же ошибки, которые делают результаты замера менее полезными для заказчика.
Замер без подготовки объекта. Линии нужно отключать, а значит заранее согласовать время, предупредить арендаторов и понять, какое оборудование нельзя обесточивать без подготовки. Если в цепи остаются подключённые блоки питания, светодиодные драйверы, УЗИП или автоматика, результат может быть некорректным, а оборудование повреждено испытательным напряжением.
Не отключили чувствительное оборудование. Электроника, серверы, кассы, медицинская техника и автоматика должны быть отсоединены или проверены по безопасной схеме до подачи испытательного напряжения.
Отсутствие актуальной схемы и адресации. Если линия в протоколе названа одним образом, на щите подписана другим, а на схеме третьим, отчёт становится неудобным для эксплуатации. Хороший результат измерений — это не только цифры в мегаомах, но и понятная привязка к реальным щитам, линиям и потребителям.
Нет прошлых протоколов и повторных замеров. Изоляция меняется медленно, но в динамике видно, ускоряется ли деградация. Если эксплуатация хранит протоколы прошлых лет, инженер прослеживает тренд по линии; а после устранения замечаний нужны повторные измерения, чтобы закрыть их.
Главное
Измерение сопротивления изоляции — основа всех работ электролаборатории до 1000 В. Прибор должен быть поверен в АРШИН; для каждой точки фиксируют адрес и условия, значение записывают конкретным в мегаомах или как «более предела измерения», а отклонения вносят в ведомость замечаний.
Если у вас на объекте новая кабельная трасса, плановые испытания по графику или вопросы к состоянию изоляции после долгой эксплуатации, пришлите однолинейную схему и описание задачи. В течение часа подготовим программу замеров и коммерческое предложение.
Замер изоляции по вашему объекту — КП за 1 час
Мегаомметры с действующей поверкой в реестре АРШИН, опыт работы на 5000+ коммерческих объектах Москвы и области с 2007 года. Программа и состав работ — под ваш проект, отчёт по структуре, привычной проверяющей стороне и страховой.
Частые вопросы
Можно ли проверить изоляцию без отключения линии?
Нет. Корректный замер требует отключения участка от питания, проверки отсутствия напряжения и снятия нагрузки, иначе прибор покажет сопротивление подключенного оборудования, а не самой изоляции. Чувствительную электронику перед измерением отсоединяют, чтобы не повредить испытательным напряжением. Кратковременные отключения согласовываются с эксплуатацией заранее.
Что делать, если изоляция ниже нормы?
Фиксируется замечание с точной привязкой к линии. Эксплуатация или подрядчик устраняют причину: меняют участок кабеля, концовки, восстанавливают изоляцию. После работ инженеры ЭЛ возвращаются для повторных замеров и закрывают замечание актом.
Чем мегаомметр отличается от обычного мультиметра?
Мультиметр измеряет сопротивление при низком напряжении и не подходит для оценки изоляции. Мегаомметр подаёт на отключённую цепь испытательное постоянное напряжение 500, 1000 В или другое значение по методике. Это позволяет оценить состояние изоляции при напряжении, близком к испытательному, а не просто проверить её мультиметром на малом напряжении.
Можно ли заказать только замер изоляции без других работ?
Да, такая услуга встречается, особенно после ремонтов или потопов. Но в большинстве случаев полная картина состояния электроустановки получается только при выполнении полной программы испытаний (изоляция плюс петля «фаза-нуль», заземление, прогрузка автоматов, УЗО).
Влияет ли температура на результат?
Да, и существенно. Норма по ПУЭ привязана к диапазону 10–30 °C. При других условиях значения сопротивления могут заметно отличаться, поэтому температура и влажность фиксируются в протоколе. На уличных и неотапливаемых объектах это особенно важно.
Сколько времени занимает замер изоляции на одной линии?
Само измерение одной пары проводников обычно занимает минуты, но одна линия может включать несколько проверок между разными жилами и PE. На крупном объекте основное время уходит на доступ к щитам, отключения, подготовку цепей, отсоединение оборудования, разряд и оформление результатов, поэтому процесс длится дни и недели.
