Паспорт заземляющего устройства — это технический документ, в котором собраны конструкция заземления и результаты всех его проверок за годы эксплуатации, от ввода объекта до последнего замера сопротивления. В нашей лаборатории мы оформляем такой паспорт по итогам испытаний, и по нашему опыту на коммерческих объектах Москвы и области это типичный повод для замечания инспектора: протокол свежего замера на руках есть, а собранной истории заземления нет. Как мы проводим замеры и готовим документы, видно в разделе электроизмерения.
Паспорт заземляющего устройства — это не очередная «лишняя бумага», а технический документ, который собирает в одном месте конструкцию заземления и результаты всех проверок за годы эксплуатации. Без него невозможно отследить, как менялось состояние контура и не деградировал ли он под землёй.
Разберём, кому нужен паспорт ЗУ, что внутри, когда он оформляется и как связан с измерениями электролаборатории на объектах в Москве и области.
Что такое паспорт заземляющего устройства
Паспорт заземляющего устройства — это технический документ, в котором зафиксированы конструкция заземляющего устройства и данные о его состоянии за весь срок эксплуатации. По сути это история контура заземления: каким он был спроектирован, из чего сделан и что показывали все последующие проверки.
Требование вести такой паспорт идёт из Правил технической эксплуатации электроустановок потребителей, а форма и содержание ориентируются на ГОСТ Р 58882-2020. Паспорт заводится на заземляющее устройство объекта и сопровождает его всю жизнь, пополняясь новыми записями после каждой проверки.
Кому нужен паспорт ЗУ
Паспорт обязателен для потребителей электроэнергии, эксплуатирующих электроустановки: бизнес-центров, ТРЦ, складских комплексов, производств, ЖК. Ответственность за его наличие и ведение лежит на лице, ответственном за электрохозяйство объекта.
На практике паспорт спрашивают при проверке Ростехнадзора, при передаче объекта новому собственнику или управляющей компании, при подключении и согласованиях. Отсутствие паспорта при наличии разрозненных протоколов выглядит как отсутствие системного контроля за заземлением.
Что внутри паспорта
Паспорт состоит из исходных данных по конструкции и из результатов всех проверок. Исходная часть описывает само устройство, а эксплуатационная накапливает измерения.
- Дата ввода в эксплуатацию: когда заземляющее устройство было смонтировано и принято.
- Схема контура заземления: расположение заземлителей и заземляющих проводников.
- Материалы и сечения: из чего выполнены вертикальные и горизонтальные заземлители, проводники, их размеры.
- Глубина залегания и удельное сопротивление грунта: на какой глубине заложены очаги и какой грунт вокруг.
- Результаты периодических проверок: сопротивление контура, проверка металлосвязи, данные осмотров.
- Сведения о ремонтах и изменениях: что переделывалось в конструкции и когда.
К паспорту прикладываются протоколы измерения сопротивления заземляющего устройства, результаты визуальных осмотров и осмотров со вскрытием грунта. Именно эти приложения связывают документ с реальными измерениями.
Откуда берутся данные для паспорта
Конструктивная часть переносится из проекта и исполнительной документации: схема, материалы, сечения, глубина залегания. Эксплуатационная часть наполняется результатами измерений, которые выполняет электролаборатория: сопротивление контура, проверка металлосвязи между заземлителем и заземляемыми частями.
Поэтому паспорт ЗУ не оформляется «из головы». Под каждую запись о сопротивлении должен лежать протокол с поверенным прибором. Если паспорта раньше не было, его составляют по факту: снимают текущие параметры, при необходимости частично вскрывают грунт в базовой точке и описывают реальное состояние контура.
Зачем нужен осмотр со вскрытием грунта

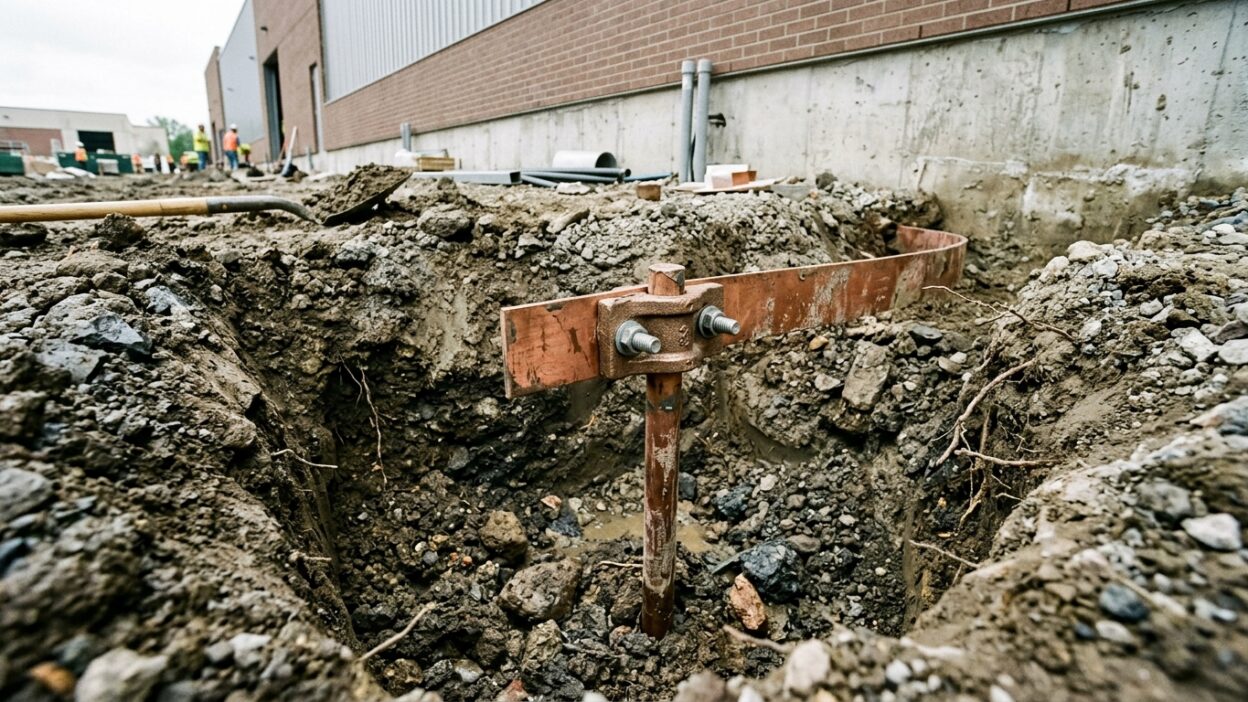

Видимую часть заземления оценить просто, а вот подземные заземлители корродируют незаметно. Осмотр со вскрытием грунта в базовой точке нужен, чтобы определить тип вертикальных и горизонтальных заземлителей, оценить качество сварных соединений и степень старения металла под землёй.
Без такого осмотра паспорт описывает заземление «как было по проекту», а не «как есть сейчас». Для старых объектов это критично: контур мог наполовину сгнить, а измеренное сопротивление до поры оставаться в норме за счёт уцелевших электродов.
Периодичность проверок и записей
Записи в паспорт вносятся по результатам периодических проверок заземляющего устройства. Ориентировочная схема для обычных установок такая: визуальные осмотры заземления раз в полгода, измерение сопротивления и проверка металлосвязи раз в год. Осмотры со вскрытием грунта проводят реже, по графику технического руководителя.
Точную периодичность для конкретного объекта определяет технический руководитель по нормативной документации и местным условиям. Действующая редакция ПТЭЭП не задаёт единой таблицы периодичности, поэтому график утверждается на объекте, а паспорт фиксирует, что проверки действительно проводились.
Типичные ошибки при ведении паспорта
Самая частая ошибка, вообще не вести паспорт, ограничиваясь отдельными протоколами замеров. Протоколы легко теряются и не дают картины динамики: рос ли контур сопротивлением год от года, чинили ли его, вскрывали ли грунт.
Вторая ошибка, переписывать в паспорт проектные данные без реальных измерений и осмотров. Такой паспорт описывает идеальное заземление на бумаге, а не фактическое состояние под землёй. При проверке это вскрывается первым же контрольным замером инспектора.
Кому это нужно: новый объект перед сдачей
При вводе объекта паспорт ЗУ заводят на основании приёмо-сдаточных измерений сопротивления заземления и металлосвязи. Документ входит в исполнительную документацию по разделу «Электроснабжение» и подтверждает, что заземление смонтировано и проверено перед запуском. С чего складывается комплекс таких измерений, мы показываем в разделе про виды работ электролаборатории.
Кому это нужно: объект уже работает
Для действующего объекта паспорт ведётся в рамках профилактических эксплуатационных испытаний. Каждый плановый замер сопротивления и проверка металлосвязи добавляют запись в паспорт, а осмотры со вскрытием грунта показывают реальное состояние контура. Это основной документ, который подтверждает контроль заземления перед проверкой Ростехнадзора. Какие измерения для этого нужны, показано в разделе электроизмерения.
Чем грозит отсутствие паспорта
Самое очевидное последствие, замечание при проверке Ростехнадзора и предписание оформить паспорт в установленный срок. Но проблема глубже формальной: без паспорта на объекте никто не видит динамику состояния заземления. Контур мог постепенно деградировать, а отдельные годовые протоколы этого не показывают, потому что хранятся вразнобой и часто теряются при смене ответственного за электрохозяйство.
Вторая сторона, ответственность при аварии. Если из-за неисправного заземления пострадает оборудование или человек, отсутствие документально подтверждённого контроля заземления ложится на эксплуатирующую организацию. Паспорт с приложенными протоколами показывает, что состояние контура отслеживалось и проверки проводились по графику, а не задним числом.
Как восстановить паспорт на старом объекте
Если объект работает давно, а паспорта нет, документ составляют по фактическому состоянию. Инженеры поднимают исполнительную документацию и проект, если они сохранились, измеряют сопротивление контура и металлосвязь, при необходимости частично вскрывают грунт в базовой точке и описывают реальную конструкцию заземлителей.
На основе этих данных формируют паспорт с актуальной схемой и первой записью о текущем состоянии. Дальше документ ведут штатно, добавляя записи после каждой плановой проверки. Так разрозненные замеры превращаются в единую прослеживаемую историю заземляющего устройства.
Кому подходит
Паспорт заземляющего устройства нужен ответственным за электрохозяйство, главным инженерам и руководителям эксплуатации, управляющим компаниям БЦ, ТРЦ и складских комплексов, собственникам и девелоперам при вводе и передаче объектов. Везде, где заземление должно быть не только смонтировано, но и документально подтверждено.
Наша электролаборатория оформляет паспорта ЗУ на основе реальных измерений с 2007 года, проверила более 5000 объектов коммерческой недвижимости в Москве и Подмосковье. Средний стаж инженеров около 28 лет, все приборы имеют запись о поверке во ФГИС «Аршин».
Главное
Паспорт заземляющего устройства — это технический документ с конструкцией контура и историей всех его проверок: сопротивления, металлосвязи, осмотров со вскрытием грунта. Он обязателен для эксплуатирующих организаций, опирается на ПТЭЭП и ГОСТ Р 58882-2020 и наполняется только реальными измерениями, а не проектными данными.
Закажите оформление паспорта ЗУ с измерениями у электролаборатории: оставьте заявку, инженер свяжется в течение часа, оценит состояние контура на вашем объекте и подготовит КП.
Оформим паспорт заземляющего устройства с измерениями
ЭлектроЗамер измерит сопротивление контура и металлосвязь поверенными приборами, при необходимости вскроет грунт в базовой точке и оформит паспорт ЗУ с приложениями. Реальные измерения, а не формальная отписка. Регистрация Ростехнадзора, записи о поверке во ФГИС «Аршин». Оставьте заявку, инженер свяжется в течение часа и подготовит КП.
Частые вопросы
Кто обязан вести паспорт заземляющего устройства?
Паспорт ведут потребители электроэнергии, эксплуатирующие электроустановки: бизнес-центры, ТРЦ, склады, производства, ЖК. Ответственность за наличие и ведение лежит на лице, ответственном за электрохозяйство объекта.
Что входит в паспорт ЗУ?
Дата ввода в эксплуатацию, схема контура, материалы и сечения заземлителей, глубина залегания, удельное сопротивление грунта, результаты периодических проверок сопротивления и металлосвязи, сведения о ремонтах. К паспорту прикладывают протоколы измерений и осмотров.
Каким нормативом регламентирован паспорт ЗУ?
Требование вести паспорт идёт из Правил технической эксплуатации электроустановок потребителей, а форма и содержание ориентируются на ГОСТ Р 58882-2020. Заземляющее устройство и измерения опираются также на ПУЭ.
Зачем вскрывать грунт при проверке заземления?
Подземные заземлители корродируют незаметно. Частичное вскрытие грунта в базовой точке нужно, чтобы определить тип заземлителей, оценить качество сварных соединений и степень старения металла под землёй, которые не видны при обычном осмотре.
Как часто вносятся записи в паспорт?
Записи добавляются по результатам периодических проверок. Ориентировочно: визуальные осмотры раз в полгода, измерение сопротивления и металлосвязи раз в год, осмотры со вскрытием грунта реже. Точную периодичность определяет технический руководитель.
Можно ли оформить паспорт без измерений по проекту?
Нет. Конструктивную часть берут из проекта, но эксплуатационная наполняется реальными измерениями сопротивления и металлосвязи. Паспорт, переписанный из проекта без замеров, не отражает фактического состояния контура и вскрывается контрольным замером.
