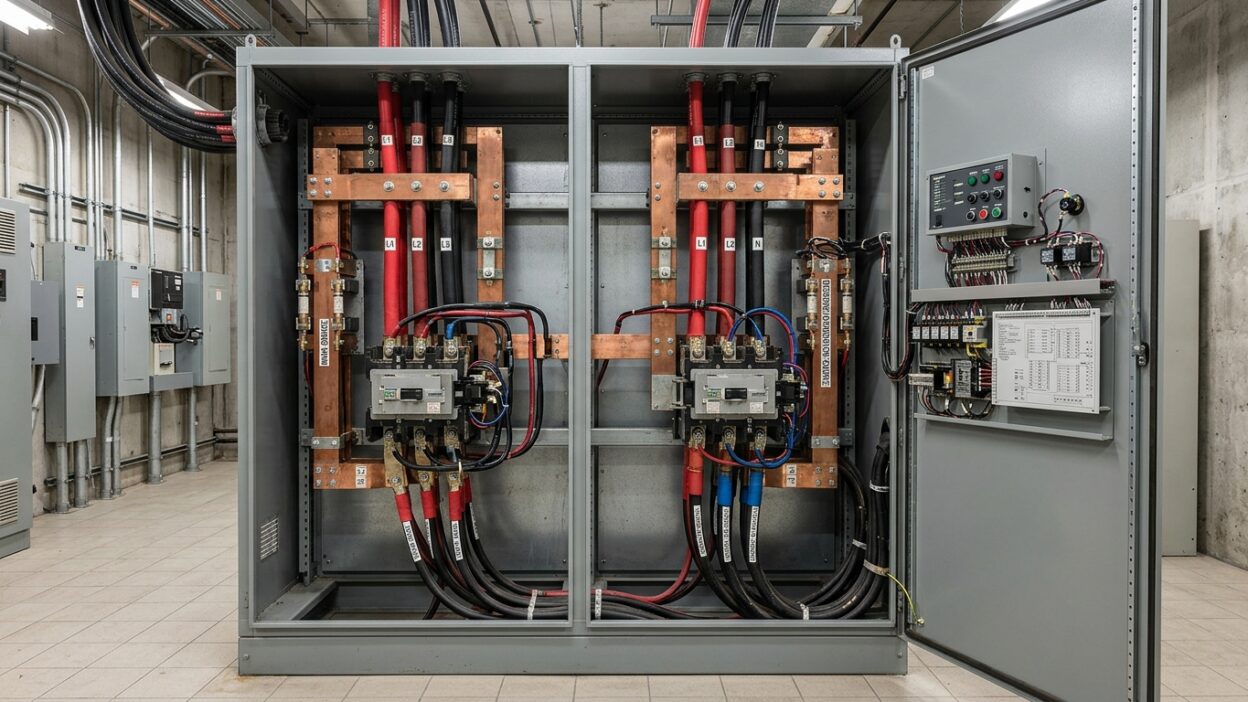

Проверка АВР: что испытывают и как часто это нужно

Проверка АВР — это функциональное испытание схемы автоматического ввода резерва, которое подтверждает, что при пропадании напряжения на основном вводе нагрузка быстро и без потери питания переключается на резервный. В нашей практике АВР чаще всего подводит не из-за «железа», а из-за логики: контакторы исправны, а уставки сбиты или резервный ввод сам обесточен. Как АВР встраивается в общий объём работ, мы показываем в разделе виды работ электролаборатории.

АВР — это последний рубеж там, где простой недопустим. Лифты, дымоудаление, насосы пожаротушения, серверные, холодильные камеры. Если основной ввод пропал, а резерв не подхватил за нужное время, объект встаёт. Поэтому схему проверяют не «на глаз», а испытанием с фиксацией времени и напряжений.

Разберём, что именно проверяют при испытании АВР, как часто это нужно делать, какие отказы встречаются чаще всего и чем функциональная проверка отличается от обычного осмотра щита.

Что такое АВР и где он стоит

Автоматический ввод резерва — это устройство и схема, которые без участия человека переключают потребителей на резервный источник питания при исчезновении или недопустимом отклонении напряжения на рабочем вводе. На коммерческом объекте АВР ставят там, где требуется первая или вторая категория надёжности электроснабжения по ПУЭ. Это два независимых ввода, секционный выключатель или контакторная группа и блок управления, который следит за параметрами и даёт команду на переключение.

Звучит надёжно. Но любая автоматика со временем теряет настройку. Контакты подгорают, аккумулятор блока управления садится, кто-то меняет уставки и забывает вернуть. Без периодической проверки вы узнаете о неисправности АВР в худший момент, когда пропадёт основной ввод.

Важно понимать и границу ответственности. Лаборатория проверяет работоспособность схемы и фиксирует параметры, но не занимается монтажом или ремонтом самого устройства. Если проверка выявила отказ, его устраняет эксплуатация или монтажная организация, а затем испытание повторяют. Такой порядок защищает заказчика от ситуации, когда «проверяющий» и «ремонтирующий» это одно лицо, заинтересованное закрыть глаза на дефект.

Что проверяют при испытании АВР

Проверка АВР это не приборное измерение сопротивления, а функциональное испытание схемы под контролем. Инженер имитирует пропадание напряжения на рабочем вводе и фиксирует, как отрабатывает автоматика. Главное здесь время и логика, а не одна цифра.

• Напряжение срабатывания: при каком отклонении схема считает ввод «пропавшим».
• Время срабатывания: задержка от потери напряжения до начала переключения.
• Время переключения нагрузки с основного ввода на резервный.
• Время отключения основного ввода и отсутствие встречного включения.
• Корректность возврата на основной ввод после восстановления питания.
• Блокировки, исключающие одновременную работу обоих вводов на одну секцию.

Результат сводится в протокол, где видно фактическое время переключения и соответствует ли оно требованиям проекта и инструкции на устройство. Если задержка вышла за допустимую, это замечание, а не «работает как-то». Для критичных систем разница в доли секунды уже значима: ИБП серверной рассчитан держать нагрузку ограниченное время, и если резерв подхватит позже расчётного, защита не поможет.

Отдельно инженер смотрит на сценарий восстановления. Когда основной ввод вернулся, схема должна корректно перевести нагрузку обратно без лишних переключений и без провала питания. Неаккуратный возврат на основной ввод иногда вреднее, чем сама авария: оборудование получает дополнительный цикл отключения там, где его можно было избежать.

Как часто проверять АВР

Профилактические проверки работоспособности АВР проводят с периодичностью не реже одного раза в три года. Это базовый ориентир для эксплуатации. Конкретную периодичность для своего объекта технический руководитель определяет с учётом инструкций изготовителя, состояния оборудования и условий работы. Для ответственных объектов проверки делают чаще.

Отдельно АВР проверяют не по календарю, а по событию. Перед вводом электрооборудования в эксплуатацию, после текущего или капитального ремонта, а также после любых работ, затрагивающих схему вводов или блок управления. Логика та же, что и в остальных испытаниях: вмешались в узел, подтвердите, что он работает.

На больших объектах удобно привязывать проверку АВР к плановым эксплуатационным испытаниям всей электроустановки. Лаборатория один раз выезжает на объект и закрывает сразу несколько задач: осмотр, измерения, тепловизионный контроль ответственных щитов и функциональную проверку резерва. Это экономит окна простоя и даёт цельную картину состояния питания, а не разрозненные протоколы по отдельным узлам.

Кому это нужно: новый объект перед запуском

Для нового объекта проверка АВР входит в приёмо-сдаточные испытания. Без подтверждения работоспособности резерва объект первой или второй категории нельзя считать готовым к эксплуатации, как бы аккуратно ни был собран щит. Это часть пакета на сдачу, которую запрашивают и приёмочная комиссия, и эксплуатация. Наши объекты можно посмотреть в разделе объекты и отзывы.

Кому это нужно: объект уже работает

Для действующего объекта проверка АВР это часть эксплуатационных испытаний. Управляющая компания БЦ или ТРЦ заинтересована в том, чтобы резерв реально подхватывал критичные системы. Особенно после того, как в щитовой что-то меняли, добавляли нагрузку или обслуживали блок управления. Регулярная проверка снимает риск, что о неисправном АВР узнают по остановившимся лифтам.

Где АВР особенно критичен

Не на каждом объекте отказ АВР одинаково опасен. Но есть системы, где он недопустим, и именно их проверяют в первую очередь.

• Системы противопожарной защиты: насосы пожаротушения, дымоудаление, подпор воздуха.
• Лифты и эскалаторы как пути эвакуации и непрерывного обслуживания.
• Серверные и ЦОД, где переход на резерв работает в связке с ИБП и ДГУ.
• Холодильные и морозильные камеры склада и ритейла, где простой это порча товара.
• Медицинские помещения и непрерывные производственные линии.

Типичные отказы при срабатывании АВР

Разберём, что чаще всего мешает АВР отработать, когда это действительно нужно. Эти ситуации встречаются в эксплуатации регулярно.

• Резервный ввод сам обесточен или отключён, а это никто не контролировал.
• Сбиты уставки по напряжению и времени, переключение идёт с большой задержкой.
• Подгорели силовые контакты контактора, переключение происходит нестабильно.
• Сел аккумулятор или источник питания блока управления автоматики.
• Не работает блокировка, и возможно встречное включение обоих вводов.

Чем проверка АВР отличается от осмотра щита

Осмотр щита показывает состояние оборудования в статике: контакты, маркировку, целостность. Проверка АВР это динамика. Инженер заставляет схему отработать сценарий аварии и смотрит на поведение во времени. Можно иметь идеально собранный щит АВР, который при реальном пропадании ввода переключится слишком поздно или не переключится вовсе. Поэтому функциональное испытание нельзя заменить визуальной проверкой, это разные задачи.

На практике обе процедуры идут в связке. Сначала инженер осматривает щит АВР и оба ввода, убеждается, что нет явных дефектов и резервный ввод под напряжением. Затем разворачивает функциональное испытание. Такой порядок исключает ситуацию, когда схему «гоняют» с заведомо нерабочим резервом и получают бессмысленный результат.

Как подготовить объект к проверке АВР

Полноценная проверка требует кратковременной имитации пропадания рабочего ввода, поэтому окно работ согласуется заранее. Для объекта с непрерывными процессами это обычно ночное или нерабочее время, когда переключение не помешает арендаторам и производству.

• Согласовать окно, в которое допустимо переключение питания на резерв.
• Предоставить схему вводов и документацию на устройство АВР.
• Обеспечить доступ к щитам вводов и блоку управления.
• Предупредить службы, завязанные на критичные системы объекта.

Чем точнее исходные данные, тем быстрее инженер подготовит корректное КП и проведёт испытание без лишних простоев.

Главное

Проверка АВР это функциональное испытание, которое подтверждает, что резерв подхватит нагрузку вовремя. Инженер фиксирует напряжение и время срабатывания, время переключения и корректность возврата. Базовая периодичность не реже одного раза в три года, плюс обязательно перед вводом и после ремонта. Для нового объекта это часть ПСИ, для действующего часть эксплуатационных испытаний.

Закажите проверку АВР до запуска объекта или плановой проверки, чтобы убедиться: резерв сработает, когда пропадёт основной ввод. Оставьте заявку, и инженер подготовит КП в течение часа.

Читайте также: зачем нужны эксплуатационные испытания электроустановок.

Частые вопросы

Как часто нужно проверять АВР?

Профилактическую проверку проводят не реже одного раза в три года. Точную периодичность для объекта определяет технический руководитель по инструкциям изготовителя и состоянию оборудования.

Что измеряют при проверке АВР?

Напряжение и время срабатывания, время переключения нагрузки на резерв и время отключения основного ввода. Также проверяют корректность возврата и блокировки.

Когда АВР проверяют вне графика?

Перед вводом электрооборудования в эксплуатацию, после текущего или капитального ремонта и после любых работ, затрагивающих схему вводов.

Чем проверка АВР отличается от осмотра щита?

Осмотр оценивает состояние оборудования в статике. Проверка АВР это динамическое испытание, при котором схема отрабатывает сценарий пропадания ввода.

Можно ли проверить АВР без отключения объекта?

Полноценная проверка требует имитации пропадания рабочего ввода. Порядок и окно работ согласуются заранее, чтобы не нарушить работу критичных систем.

Что делать, если АВР не прошёл проверку?

Замечание фиксируется в протоколе. Устранение неисправности это отдельная работа эксплуатации или монтажной организации, лаборатория измерения не подменяет ремонтом.
