Проверка металлосвязи — это измерение переходного сопротивления между заземляемой частью электроустановки и главной заземляющей шиной, которое подтверждает, что защитная цепь непрерывна, и при опасном потенциале на корпусе ток уйдёт в землю, а автомат отключит линию. В нашей лаборатории это один из обязательных пунктов приёмо-сдаточных и эксплуатационных испытаний: по нашему опыту на коммерческих объектах Москвы и области заземление часто сделано по проекту, а корпус щита или кабельный лоток до шины «не звонится». Как мы проводим этот замер прибором, видно в разделе электроизмерения.
Для главного инженера и прораба это один из тех пунктов, который любит цеплять инспектор Ростехнадзора и который чаще всего «висит» при закрытии исполнительной. Линия проложена, изоляция в норме, а непрерывность защитного проводника никто инструментально не подтвердил.
Разберём, что такое металлосвязь и переходное сопротивление, каким прибором это измеряют, какая норма действует и почему формальная проверка «на глаз» в коммерческой недвижимости Москвы и области не проходит ни приёмку, ни эксплуатацию.
Что такое металлосвязь и переходное сопротивление
Металлосвязь — это непрерывность электрической цепи между главной заземляющей шиной и металлическими нетоковедущими частями электроустановки: корпусами щитов, лотками, коробами, оболочками кабелей, корпусами оборудования. Цель проверки в том, чтобы убедиться, что защитный проводник дотягивается до каждой такой части без разрывов и плохих контактов.
Переходное сопротивление — это сопротивление в месте контактного соединения: болтового, сварного, прессованного. Чем хуже затянут болт или чем сильнее окислилась контактная площадка, тем выше переходное сопротивление и тем меньше защитная цепь способна отвести аварийный ток. Поэтому измеряют не просто «есть цепь или нет», а её фактическое сопротивление в омах.
Зачем это нужно на коммерческом объекте
В бизнес-центре, ТРЦ или на складе металлических нетоковедущих частей сотни: щиты ВРУ и этажные, кабельные лотки, корпуса вентустановок, чиллеров, насосов, шкафы автоматики. Каждая из этих частей при пробое изоляции может оказаться под напряжением. При непрерывной защитной цепи потенциал стекает в землю, а защита срабатывает за нормированное время.
Разрыв металлосвязи чаще всего возникает не при монтаже, а позже: после переделок в щитовой, замены оборудования арендатором, демонтажа участка лотка под новую трассу. Поэтому проверку делают и при сдаче объекта, и планово в эксплуатации, когда в электроустановку уже вмешивались чужие руки.
Какая норма действует
Базовое требование знакомо любому инженеру эксплуатации: переходное сопротивление контактных соединений защитных проводников и соединений с заземляющими зажимами оборудования не должно превышать 0,05 Ом. Норму проверяют при приёмо-сдаточных и эксплуатационных испытаниях.
Сама проверка опирается на ПУЭ (гл.1.7 и гл.1.8 «Нормы приёмо-сдаточных испытаний») и методику ГОСТ Р 50571.16-2019 «Электроустановки низковольтные. Часть 6. Испытания». В стандарте отдельно описано испытание непрерывности защитных проводников: цепь проверяют током, при котором плохой контакт обязательно проявит себя сопротивлением.
Каким прибором измеряют

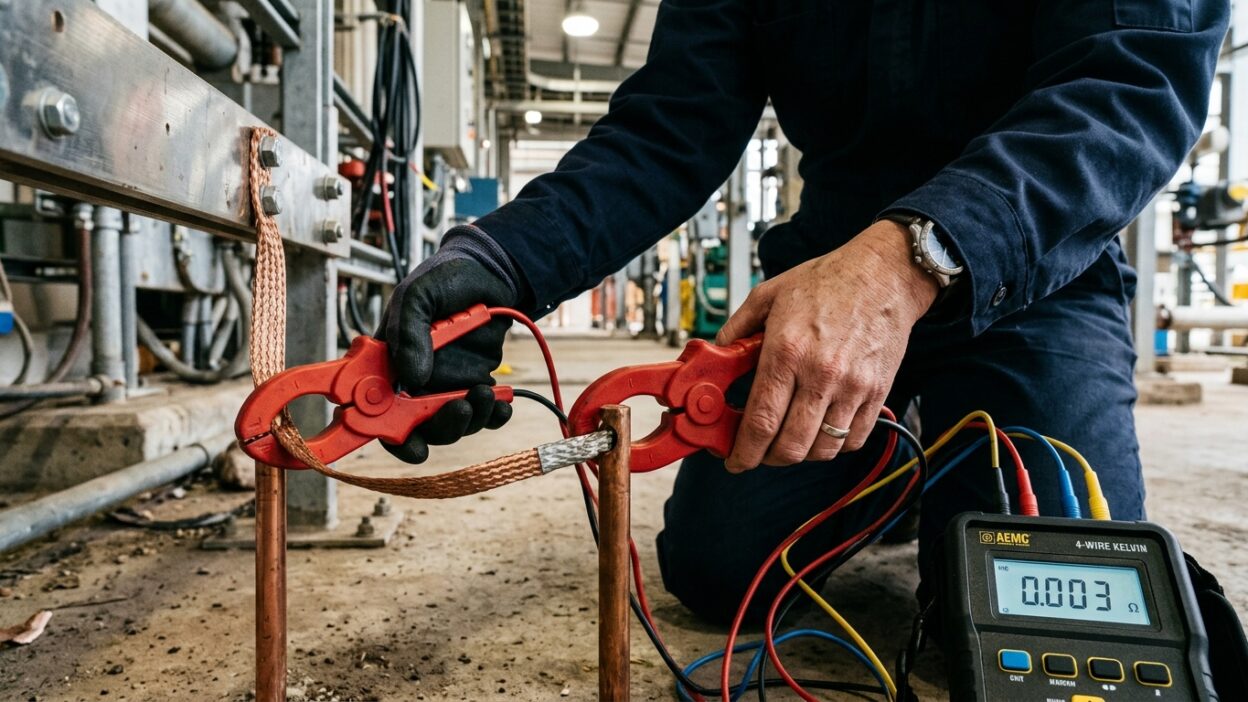

Десятые доли ома обычным мультиметром не поймать: его собственное сопротивление щупов и контактов соизмеримо с измеряемой величиной. Поэтому металлосвязь проверяют микроомметром или измерителем малых сопротивлений по четырёхпроводной (кельвиновской) схеме, когда ток и напряжение подаются по разным парам проводов и сопротивление щупов в результат не попадает.
Важный нюанс из методики: измерение ведут испытательным током не ниже определённого значения, чтобы выявить именно плохой контакт. Прибор фактически «продавливает» соединение током и показывает реальное переходное сопротивление, а не сопротивление при микротоке, на котором даже подгоревший контакт выглядит исправным.
- Микроомметр: отдельный прибор для измерения малых сопротивлений по четырёхпроводной схеме (например, серия Sonel MMR).
- Функция «металлосвязь» в мультифункциональном измерителе: встроенный режим непрерывности с нормированным током в приборах типа Sonel MIC-2510.
- Измеритель параметров петли с режимом непрерывности: в приборах вроде ИФН-200 контроль металлосвязи совмещён с измерением петли «фаза-нуль».
В реестре приборов нашей лаборатории все средства измерений имеют действующую запись о поверке во ФГИС «Аршин». Это не формальность: без поверенного прибора протокол металлосвязи юридически ничего не подтверждает.
Как проводят проверку
Инженер выбирает базовую точку, обычно главную заземляющую шину, и от неё «прозванивает» прибором каждую металлическую нетоковедущую часть: корпуса щитов, дверцы со встроенным оборудованием, лотки, короба, корпуса электроприёмников. Для лотков и протяжённых трасс проверяют сопротивление по всей длине и в местах стыков, потому что разрыв обычно прячется именно в соединениях секций.
Каждое соединение фиксируется отдельным замером. Если хотя бы одна точка выходит за 0,05 Ом, соединение признаётся дефектным: контакт зачищают, подтягивают болт или восстанавливают сварной шов, после чего перемеряют. Результаты сводятся в протокол испытания непрерывности защитных проводников.
Что заставляет инспектора придраться
Чаще всего вопросы возникают не к самим цифрам, а к тому, как они получены. Инспектор проверяет, реальные ли это измерения и тем ли прибором.
- Замеры мультиметром: прибор физически не различает 0,02 и 0,2 Ом на коротком участке, протокол с такими данными выглядит подогнанным.
- Одна точка на весь объект: измерили сопротивление у шины и переписали во все строки, а лотки и дальние корпуса не проверяли.
- Нет привязки к схеме: в протоколе строки без указания, какое именно соединение проверялось.
- Прибор без поверки: запись о поверке во ФГИС «Аршин» отсутствует или просрочена.
- Формальный отчёт без измерений: протокол есть, а доступа к лоткам и щитам у бригады в день измерений не было.
Типичные ошибки при проверке
Главная ошибка, относиться к металлосвязи как к формальности на фоне «более важных» измерений изоляции и петли. На практике именно разрыв защитной цепи делает все остальные хорошие протоколы бессмысленными: изоляция в норме, но при пробое ток некуда отвести.
Вторая частая ошибка, проверять металлосвязь один раз при сдаче и забывать про неё. После каждой переделки в щитовой, монтажа нового оборудования или демонтажа участка лотка защитная цепь могла разорваться, а узнают об этом только при следующих испытаниях или при аварии.
Кому это нужно: новый объект перед сдачей
Если объект готовится к вводу, металлосвязь входит в комплекс приёмо-сдаточных испытаний (ПСИ). Протокол непрерывности защитных проводников закрывает один из обязательных пунктов исполнительной документации по разделу «Электроснабжение» и помогает спокойно подписать КС-2 и КС-3. Подробнее о том, что это за испытания и кому они нужны, мы разобрали в материале про виды работ электролаборатории.
Кому это нужно: объект уже работает
Если объект в эксплуатации, проверка металлосвязи входит в профилактические эксплуатационные испытания (ЭИ). Её делают планово и после любых вмешательств в электроустановку: смены арендаторов, перепланировок, доработок в щитах. Это часть контроля состояния, который подтверждает, что защитная цепь по-прежнему цела перед проверкой Ростехнадзора. Подробнее о методах в разделе электроизмерения.
Кому подходит
Проверка металлосвязи нужна главным инженерам и руководителям эксплуатации, ГИПам и прорабам при закрытии исполнительной, управляющим компаниям БЦ, ТРЦ и складских комплексов, собственникам и арендаторам коммерческих помещений. Везде, где есть металлические корпуса под напряжением и ответственность за их безопасность.
Наша лаборатория работает с такими объектами с 2007 года, проверила более 5000 объектов коммерческой недвижимости в Москве и Подмосковье, среди них ТРЦ «Афимолл Сити», здание МГУ им. Ломоносова и МШУ «Сколково». Средний стаж инженеров около 28 лет.
Главное
Металлосвязь — это непрерывность защитной цепи от заземляющей шины до каждой металлической части электроустановки, а переходное сопротивление контактов не должно превышать 0,05 Ом. Измеряют это микроомметром по четырёхпроводной схеме, поточечно, с привязкой к схеме и поверенным прибором, а не «на глаз» мультиметром.
Закажите проверку металлосвязи у электролаборатории с реальными измерениями: оставьте заявку, и инженер свяжется в течение часа, оценит объём по вашему объекту и подготовит КП.
Нужна проверка металлосвязи с протоколом
ЭлектроЗамер измерит переходные сопротивления поточечно поверенным микроомметром и оформит протокол непрерывности защитных проводников. Реальные измерения, а не формальная отписка. Регистрация Ростехнадзора, приборы с записью о поверке во ФГИС «Аршин». Оставьте заявку, инженер свяжется в течение часа и подготовит КП по вашему объекту.
Частые вопросы
Какая норма переходного сопротивления металлосвязи?
Переходное сопротивление контактных соединений защитных проводников и соединений с заземляющими зажимами оборудования не должно превышать 0,05 Ом. Это требование проверяется при приёмо-сдаточных и эксплуатационных испытаниях.
Можно ли проверить металлосвязь мультиметром?
Нет. Мультиметр не различает десятые и сотые доли ома: его собственное сопротивление щупов соизмеримо с измеряемой величиной. Для корректного результата нужен микроомметр или измеритель малых сопротивлений с четырёхпроводной схемой подключения.
Чем металлосвязь отличается от измерения сопротивления заземления?
Сопротивление заземления показывает, насколько хорошо заземлитель связан с землёй. Металлосвязь проверяет непрерывность цепи между заземляющей шиной и металлическими частями установки. Это разные измерения, и оба нужны для безопасной защиты.
Как часто проверяют металлосвязь?
При вводе объекта в составе приёмо-сдаточных испытаний и планово в эксплуатации, а также после любых переделок в щитовой, замены оборудования или демонтажа участков лотков. Периодичность для конкретного объекта определяет технический руководитель по нормативной документации.
Что делать, если переходное сопротивление выше нормы?
Дефектное соединение восстанавливают: зачищают контактные поверхности, подтягивают болтовые крепления, обновляют сварные швы. После этого участок измеряют повторно и фиксируют результат в протоколе.
Каким документом оформляется проверка?
Результаты сводятся в протокол испытания непрерывности защитных проводников с указанием проверенных соединений, измеренных значений и применённого поверенного прибора. Протокол входит в технический отчёт электролаборатории.
