Проверка молниезащиты — это инструментальное и визуальное обследование системы, которое подтверждает состояние её доступных элементов на дату осмотра и снижает риск отказа во время грозы. Важная оговорка с самого начала: молниезащита не предотвращает саму молнию и не даёт абсолютной гарантии. Её задача в том, чтобы снизить риск опасных последствий: пожара, повреждения оборудования, искрения и появления опасных напряжений на металлических частях здания. По опыту нашей электролаборатории, регулярная проверка нужна не для галочки: она помогает заранее увидеть дефекты, которые с земли разглядеть невозможно.
В нашей практике на коммерческих объектах Москвы и области часть замечаний связана с заземляющим устройством, которое в быту часто называют контуром заземления: внешне оно может выглядеть исправным, а по результатам измерений уже показывает рост сопротивления или нарушение электрической непрерывности соединений. Внешне молниеприёмник на месте, токоотводы закреплены, заземление не видно, и кажется, что всё работает. За годы эксплуатации металл корродирует, контакты ослабевают, часть элементов повреждается при ремонте кровли или фасада, а параметры заземляющего устройства меняются. Разберём, как устроена система, что именно проверяют, какие значения считаются допустимыми и как часто нужно обследование.
Как устроена молниезащита: внешняя и внутренняя

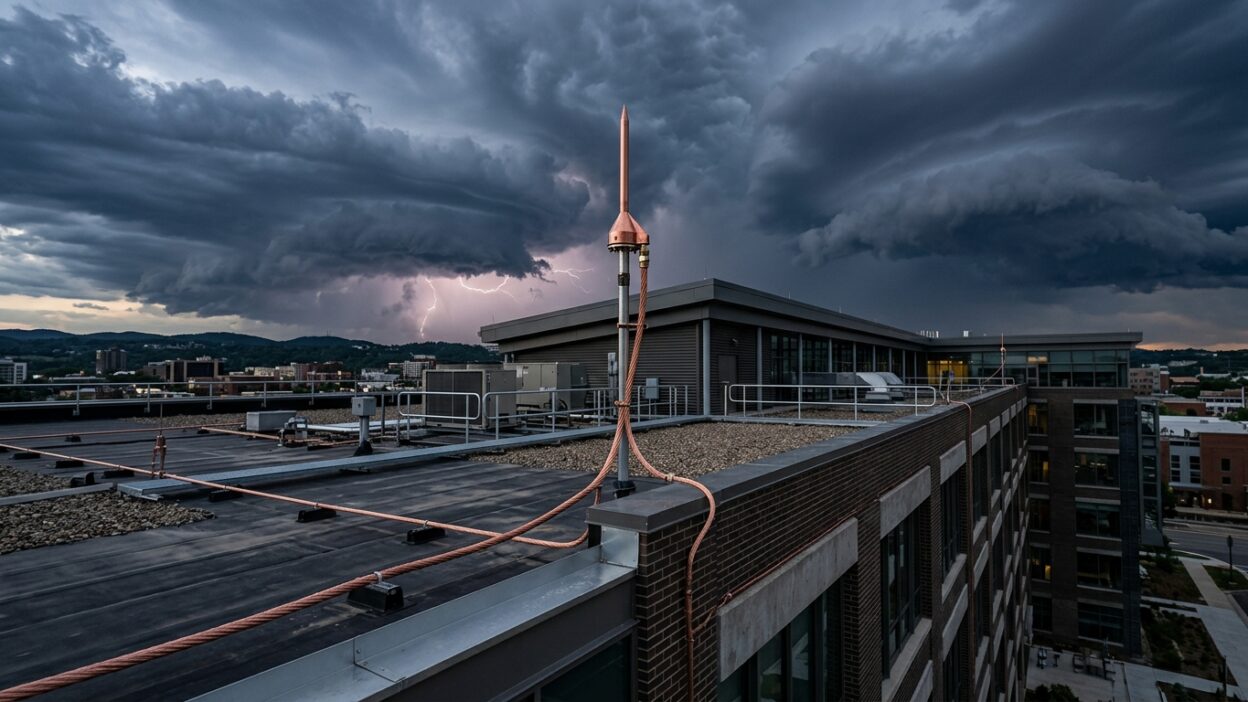

Система молниезащиты обычно включает две части, и работает она только как единое целое. Внешняя молниезащита принимает и отводит ток прямого удара молнии. К ней относятся молниеприёмник (стержень, трос или сетка на крыше), токоотводы, по которым ток стекает вниз, и заземляющее устройство, рассеивающее разряд в грунте. Молниеприёмник перехватывает удар, токоотводы безопасно проводят его вниз, а заземлитель отводит в землю.
Но для здания важна не только «железка на крыше». Внутренняя молниезащита и уравнивание потенциалов снижают риск заноса высокого потенциала через металлические коммуникации, кабельные линии и инженерные системы. Сюда относят устройства защиты от импульсных перенапряжений, присоединение металлических коммуникаций и экранирование. Поэтому при обследовании важно понимать, что именно проверяется: только внешняя молниезащита, заземляющее устройство, система уравнивания потенциалов или весь комплекс мероприятий, заложенный проектом. На практике базовая проверка чаще начинается с внешней молниезащиты и заземляющего устройства, а проверка внутренней молниезащиты — УЗИП, уравнивания потенциалов, вводов коммуникаций и экранирования — требует проектной документации и отдельного согласования состава работ. Молниезащита надёжна ровно настолько, насколько надёжно её самое слабое звено, и задача обследования — найти это звено заранее.
Почему молниезащита со временем теряет эффективность
Молниезащита работает на улице, под дождём, снегом и солнцем, поэтому со временем неизбежно деградирует. Металл корродирует, особенно в местах соединений и в грунте, контакты ослабевают, токоотводы получают механические повреждения при работах на кровле. Всё это незаметно снижает эффективность системы, и снаружи такие изменения не видны.
Часть дефектов видна при осмотре — оборванный токоотвод, коррозия, отсутствующее крепление, повреждение молниеприёмной сетки. Но состояние заземляющего устройства и электрическую непрерывность соединений невозможно надёжно оценить только визуально: внешне всё может быть на месте, а ток уже отводится не так, как нужно. Поэтому осмотр дополняют инструментальными измерениями параметров системы и проверкой непрерывности цепи. Особое внимание уделяют скрытым местам: подземной части заземлителей и соединениям, где коррозия развивается быстрее всего.
Что входит в проверку молниезащиты
Обследование молниезащиты — это комплекс работ, а не одно измерение. Специалист последовательно оценивает состояние доступных элементов системы и связей между ними. Важно сразу разделять нормативный минимум и расширенный объём. Базовая периодическая проверка по РД 34.21.122-87 охватывает доступные части внешней молниезащиты и заземляющее устройство, и в неё обычно входят такие работы:
- Визуальный осмотр доступных частей молниеприёмников и токоотводов: целостность, крепления, следы коррозии.
- Проверка надёжности и качества контактов в цепи, переходного сопротивления соединений.
- Измерение сопротивления заземляющего устройства — ключевой инструментальный замер.
- Проверка целостности и электрической непрерывности цепи от приёмника до заземлителя.
- Контроль качества электрического контакта в болтовых соединениях элементов внешней молниезащиты: для таких соединений применяют предельное переходное сопротивление не более 0,05 Ом.
Вскрытие грунта у заземлителей не входит в каждую стандартную проверку автоматически. Это дополнительная ревизия, к которой прибегают при признаках коррозии, значительном ухудшении результатов, отсутствии исполнительной документации или по отдельному заданию заказчика. Расширенное обследование всей системы молниезащиты может дополнительно включать проверку электрической непрерывности, УЗИП, уравнивания потенциалов, изменений в здании и соответствия проекту; проверка металлосвязи внутренних элементов и инженерных коммуникаций выполняется по отдельному составу работ, если это предусмотрено заданием. По итогам обследования оформляется протокол или технический отчёт электролаборатории с результатами осмотра, измерений, данными о применённых приборах, условиях проверки, нормативной базе и выявленных замечаниях.
Какое сопротивление считается допустимым
Главный инструментальный показатель молниезащиты — сопротивление её заземляющего устройства. Универсальной нормы «для всех систем молниезащиты» не существует: допустимое значение зависит от проектного решения, конструкции заземлителя, категории объекта, условий грунта и применяемого норматива. В современных требованиях для системы молниезащиты часто ориентируются на значение не более 10 Ом при измерении на низкой частоте (ГОСТ Р 59789-2021), но итоговая оценка должна учитывать проектное решение, конструкцию заземлителя и фактические условия объекта, а не сводиться к одной цифре.
Для эксплуатируемых объектов работает более точное правило. По РД 34.21.122-87 при последующих проверках сопротивление не должно превышать значение, полученное при приёмо-сдаточных испытаниях, более чем в пять раз. Если текущий замер вырос сильнее, это основание для ревизии заземлителя. Поэтому в отчёте мы указываем не просто измеренное значение, а ещё и основание, по которому проводилась оценка. Измерение выполняют в период наибольшего просыхания или промерзания грунта, когда условия для отвода тока наихудшие: так картина получается честной для самого неблагоприятного сценария.
Как часто проверять: категории I, II и III
Периодичность проверки зависит от категории молниезащиты объекта, а не от субъективной оценки «важное здание или нет». Категорию нельзя определить на глаз: она зависит от назначения объекта, наличия пожаро- и взрывоопасных зон, высоты, расположения и расчётного числа поражений молнией. Нормативная периодичность выглядит так:
- Объекты I и II категории молниезащиты — не реже одного раза в год, перед началом грозового сезона.
- Объекты III категории — не реже одного раза в три года.
- Болтовые соединения внешней молниезащиты мы по своему регламенту рекомендуем контролировать ежегодно перед грозовым сезоном — как инженерную меру, а не отдельную нормативную периодичность.
Кроме плановых проверок, обследование делают после монтажа системы, её ремонта и при изменениях в конструкции здания. Заходить в грозовой сезон лучше с заранее проверенной системой, а не выяснять её состояние после первого удара. Организовать сезонную проверку и не пропустить сроки помогает электролаборатория, которая ведёт график обследований.
Молниезащита и заземление электроустановки: в чём разница
Молниезащиту часто путают с обычным заземлением электроустановки, хотя это разные системы с разными задачами. Заземление электроустановки защищает людей от поражения током при повреждении изоляции, а молниезащита отводит в землю мощный разряд молнии. У них разные нормы и разные расчётные контуры, хотя принцип отвода тока в грунт общий.
При этом обе системы опираются на заземляющее устройство, и именно его сопротивление измеряют при проверке. В ряде случаев отдельного контура молниезащиты может и не быть: заземлитель совмещают с заземляющим устройством электроустановки или используют железобетонный фундамент при непрерывной электрической связи арматуры. Поэтому при обследовании важно понимать, какую именно систему и по каким нормам проверяют. Грамотная лаборатория разграничивает эти проверки и в отчёте чётко указывает, что и по какому нормативу измерялось.
Чем грозит неисправная молниезащита
Последствия отказа молниезащиты вполне реальны. Если система не отведёт разряд, ток молнии может пойти по непредусмотренным путям: через металлические конструкции здания, инженерные коммуникации, кабельные линии или оборудование. Это повышает риск искрения, пожара, повреждения электроники и появления опасных напряжений прикосновения. Описывать это как единственный гарантированный сценарий не стоит, но риск растёт ощутимо.
Стоимость регулярной проверки несопоставима с возможным ущербом даже от одного удара молнии в незащищённое здание. Особенно это касается объектов с массовым пребыванием людей, опасных производств и зданий с дорогим оборудованием. Молниезащита относится к тем системам, на которых не экономят, потому что цена ошибки слишком высока. Заказать обследование и получить протокол можно в нашей электролаборатории, которая работает по действующим нормам.
Что входит в протокол по молниезащите
Результаты обследования оформляют документально, и этот протокол нужен не только для отчётности. В нём фиксируют результаты визуального осмотра элементов, измеренное сопротивление заземления, оценку состояния соединений и выявленные дефекты. Документ подтверждает, что система проверена и на момент обследования находится в работоспособном состоянии, с указанием норматива, по которому проводилась оценка.
Такой отчёт может потребоваться при вводе объекта в эксплуатацию, при эксплуатационном контроле, проверках, страховании, расследовании инцидентов или по требованию собственника, управляющей компании и надзорных органов. Для собственника он служит ещё и планом работ: в документе указано, какие элементы требуют ремонта или замены из-за коррозии. Это даёт возможность привести молниезащиту в порядок до грозового сезона, а не после того, как удар выявит проблему самым неприятным способом.
Главное
Молниезащита состоит из внешней части (молниеприёмники, токоотводы, заземлитель) и внутренней (уравнивание потенциалов, защита от перенапряжений) и работает как единая цепочка: при повреждении ключевого элемента её эффективность снижается. Со временем металл корродирует, а сопротивление заземления растёт, и заметить это можно только инструментально. Проверка не гарантирует срабатывание в грозу, но подтверждает состояние системы на дату обследования и помогает заранее найти дефекты. Объекты I и II категории проверяют ежегодно перед грозовым сезоном, III категории — не реже одного раза в три года.
Не уверены, в каком состоянии молниезащита вашего здания перед грозовым сезоном? Закажите обследование в электролаборатории ЭлектроЗамер: проверим элементы системы, измерим сопротивление заземления и оформим протокол для надзорных органов и службы эксплуатации.
Проверим молниезащиту до грозового сезона
Проверим внешнюю молниезащиту, доступные соединения и заземляющее устройство, измерим сопротивление и металлосвязь, сверим результаты с приёмочными замерами и оформим протокол. Проверку внутренней молниезащиты, УЗИП и системы уравнивания потенциалов можем включить в состав работ отдельно — по проекту и техническому заданию. Работаем по объектам Москвы и Подмосковья, в том числе ночью и в выходные.
Читайте также: Измерение сопротивления заземления методом двух клещей.
Частые вопросы
Из чего состоит молниезащита?
Из внешней части (молниеприёмник, токоотводы и заземлитель, отводящие ток прямого удара) и внутренней (уравнивание потенциалов и защита от перенапряжений). Система работает как единое целое: при повреждении одного из ключевых элементов эффективность защиты снижается, а риск опасных последствий возрастает.
Гарантирует ли проверка, что молниезащита сработает в грозу?
Нет. Проверка не моделирует реальный удар и не даёт абсолютной гарантии. Она подтверждает состояние доступных элементов на дату обследования, выявляет дефекты и снижает риск отказа. Молниезащита снижает риск ущерба, а не предотвращает молнию.
Какое сопротивление заземления молниезащиты считается допустимым?
Универсальной нормы нет. Допустимое значение определяют по проекту и применяемому нормативу; в современных требованиях для заземляющего устройства молниезащиты часто ориентируются на не более 10 Ом при измерении на низкой частоте. При эксплуатации текущий замер сравнивают с приёмочным: превышение более чем в пять раз — повод для ревизии.
Как часто проверять молниезащиту?
Объекты I и II категории проверяют не реже одного раза в год перед грозовым сезоном, для III категории срок не реже одного раза в три года. Дополнительно обследование делают после монтажа, ремонта и изменений в конструкции здания.
Что проверяют при обследовании молниезащиты?
Визуально осматривают молниеприёмники, токоотводы и крепления, проверяют соединения и непрерывность цепи, измеряют сопротивление заземления и металлосвязь болтовых соединений внешней молниезащиты. Внутреннюю молниезащиту, УЗИП и уравнивание потенциалов проверяют, если это включено в состав работ. При признаках коррозии может назначаться дополнительная ревизия заземлителя со вскрытием грунта.
Чем опасна неисправная молниезащита?
Если система не отведёт разряд, ток молнии может пойти по непредусмотренным путям: конструкциям, проводке и оборудованию. Это повышает риск пожара, повреждения электроники и опасных напряжений. Стоимость проверки несопоставима с возможным ущербом.
