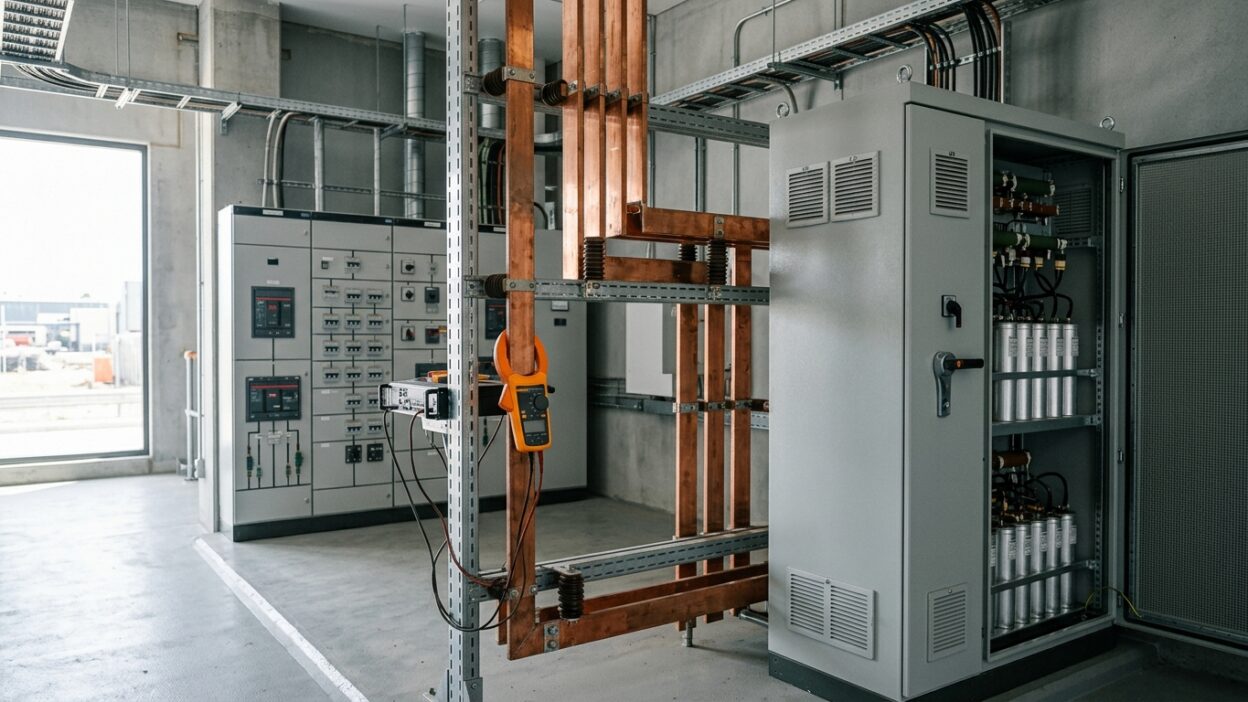

Реактивная мощность и cos φ: когда нужна компенсация

Реактивная мощность — это часть полной мощности, которая не делает полезной работы, а уходит на создание магнитных полей в двигателях, трансформаторах, дросселях и сварочных аппаратах. Коэффициент cos φ показывает, какая доля потреблённой мощности реально работает на оборудование. По нашему опыту в электроизмерениях низкий cos φ на коммерческом объекте замечают не по аварии, а по выросшему счёту за электроэнергию и надбавке от сетевой компании.

Представьте производственный цех или большой ресторан с десятком холодильных компрессоров. Активная мощность вроде бы в пределах договора, а сетевая выставляет повышающий коэффициент. Причина почти всегда одна: много двигателей и мало компенсации, поэтому реактивная составляющая тянет соотношение вверх.

Разберём по делу: что такое cos φ и tg φ, какое соотношение сетевая считает приемлемым, как мы измеряем реальную картину на вашем вводе и в каких случаях компенсация окупается, а в каких это лишние деньги. Сразу оговоримся: мы измеряем и считаем, а подбор и монтаж конденсаторных установок выполняет монтажная организация.

Что такое реактивная мощность простыми словами

Любая электроустановка с обмотками потребляет два вида мощности. Активная мощность в киловаттах превращается в работу: вращение двигателя, нагрев, свет. Реактивная мощность в киловар полезной работы не делает, но нужна, чтобы создать магнитное поле в двигателе или трансформаторе. Вместе они образуют полную мощность в киловольт-амперах, которую и «видит» питающий трансформатор и кабель.

Чем больше доля реактивной мощности, тем сильнее загружены трансформатор и кабельные линии «бесполезным» током. Полезная отдача та же, а нагрев, потери и плата за переданную энергию выше.

Коэффициент cos φ и tg φ: чем они отличаются

Коэффициент cos φ — это отношение активной мощности к полной. Идеал равен единице: вся мощность работает. На практике у объекта с двигателями cos φ держится в диапазоне 0,7–0,9. Параллельно используют tg φ, отношение реактивной мощности к активной. Именно tg φ указывают в договоре с сетевой как контролируемый показатель.

• cos φ около 1,0 — нагрузка без реактивной составляющей: обогрев, лампы накаливания, ТЭНы.
• cos φ 0,92–0,95 — характерно для офисов и торговых центров.
• cos φ 0,7–0,85 — производство, сварка, насосные и компрессорные станции.

Какой tg φ сетевая считает нормой

Короткий ответ: ориентир для сетей напряжением 0,4 кВ — tg φ не выше 0,35, что соответствует cos φ около 0,94 в часы больших нагрузок (Приказ Минэнерго России №380 от 23.06.2015). Для сетей 6–10 кВ ориентир мягче, около 0,4.

Точное контролируемое значение прописывают в договоре на передачу электроэнергии, и оно зависит от уровня напряжения присоединения. Поэтому прежде чем считать компенсацию, мы сверяем фактический tg φ именно с тем числом, которое стоит в вашем договоре, а не с усреднённой цифрой из справочника.

Чем грозит низкий коэффициент мощности

Низкий cos φ — это не авария, а тихие потери. Сетевая вправе начислять повышающий коэффициент к стоимости услуг по передаче, если фактический tg φ выше согласованного. На большом объекте надбавка набегает ощутимая.

Есть и техническая сторона. Реактивный ток греет жилы кабеля и обмотки трансформатора наравне с активным, поэтому при низком cos φ оборудование стареет быстрее, а часть резерва мощности «съедается» впустую. Иногда именно из-за этого собственник упирается в нехватку мощности там, где по активной нагрузке запас ещё есть.

• надбавка к счёту за электроэнергию по договору с сетевой;
• дополнительный нагрев и ускоренное старение кабелей и трансформатора;
• просадка напряжения в конце длинных линий;
• нехватка свободной мощности: трансформатор занят реактивным током.

Откуда на объекте берётся реактивная мощность

Главные источники реактивной мощности — всё, что работает на электромагнитном принципе. На коммерческом объекте таких потребителей обычно много, и работают они одновременно.

• двигатели вентиляции, насосов, лифтов и эскалаторов;
• компрессоры холодоснабжения и холодильных камер;
• сварочные посты и индукционное оборудование;
• силовые трансформаторы и дроссели старого люминесцентного освещения;
• ИБП и частотные преобразователи.

Как мы измеряем cos φ на вашем вводе

Чтобы понять реальную картину, одного замера тестером мало. Мы ставим на ввод анализатор и ведём мониторинг режима от 7 суток. Прибор записывает активную и реактивную мощность, cos φ и tg φ по каждой фазе в динамике: в рабочую смену, ночью и в выходные.

Здесь важна точная рамка. Соотношение активной и реактивной мощности — это инженерная аналитика режима, а не нормируемый параметр качества электроэнергии по ГОСТ 32144-2013. Сам ГОСТ оценивает характеристики напряжения, а cos φ и реактивную мощность мы считаем по токам и мощностям отдельно, ради расчёта компенсации.

Что показывает недельный мониторинг режима

За неделю видно то, чего не покажет разовый замер: как cos φ гуляет в течение суток, когда реактивная нагрузка максимальная, есть ли пусковые всплески от мощных двигателей. По этому профилю считают, какая мощность компенсации реально нужна и в каком режиме, постоянном или ступенчатом.

Частый итог на производстве звучит так: «днём при работающих станках cos φ падает до 0,75, а ночью держится около 0,95». Значит, нужна управляемая ступенчатая компенсация, а не одна большая батарея на весь объект, иначе ночью получится перекомпенсация.

Когда компенсация окупается, а когда нет

Компенсация реактивной мощности оправдана там, где много двигателей и уже есть надбавка от сетевой. На чистой активной нагрузке, где преобладают обогрев, освещение и серверы без мощных ИБП, ставить конденсаторные установки смысла мало. Решает не паспорт оборудования, а фактический профиль за неделю.

Бывает и обратная история: объект уже переплачивает за реактивную мощность, но об этом никто не знает, потому что счёт читают по итоговой сумме, а не по структуре. Недельный замер показывает реальный tg φ, и дальше можно считать срок окупаемости конкретной установки в цифрах, а не в общих словах «компенсация полезна».

• Окупается: производство со станками и сваркой, склады-холодильники, насосные станции.
• Спорно: бизнес-центры, где cos φ уже держится на уровне 0,93–0,95.
• Почти не нужно: объекты с преобладанием освещения и нагрева.

Что делаем мы, а что — монтажники

Здесь важно не путать роли. Мы электролаборатория: измеряем cos φ и реактивную мощность, считаем требуемую мощность компенсации и отдаём отчёт с графиками. Подбор, поставку и монтаж конденсаторной установки выполняет монтажная организация. Мы не делаем электромонтаж и не продаём оборудование, поэтому наши цифры остаются независимыми.

Такой порядок выгоден заказчику: сначала объективные измерения, потом решение по железу. Иначе легко купить установку избыточной мощности «на глаз» и переплатить за то, что объекту не нужно.

Типичные ошибки при работе с реактивной мощностью

Большинство просчётов связано не с приборами, а с тем, что компенсацию считают наспех. Вот что мы видим на объектах чаще всего.

• ставят компенсацию по паспортной мощности оборудования, а не по фактическому профилю;
• берут одну большую батарею вместо ступенчатой и получают перекомпенсацию ночью;
• не учитывают гармоники: при искажённой сети нужны конденсаторы с защитными дросселями;
• считают cos φ по разовому замеру в случайный момент смены.

Кому стоит измерить реактивную мощность раньше всех

Тема актуальна для энергетиков производств, главных инженеров складских комплексов и управляющих компаний бизнес-центров с большой долей вентиляции и холодоснабжения. Если объект только вводится, соотношение проверяют в составе приёмо-сдаточных работ. Если объект давно работает и пришла надбавка от сетевой, это повод заказать мониторинг режима отдельно. А вы знаете свой фактический cos φ или платите надбавку вслепую?

Главное

Если коротко: cos φ показывает, насколько эффективно объект использует мощность, а tg φ выше нормы по договору превращается в надбавку к счёту. Для производства и складов-холодильников компенсация почти всегда окупается, для офисов с хорошим cos φ — редко. Главное правило: сначала недельные измерения, потом решение по оборудованию.

Хотите понять, теряете ли вы деньги на реактивной мощности? Закажите мониторинг режима на вводе: мы поставим анализатор, посчитаем cos φ по факту и отдадим отчёт с графиками. Оставьте заявку, и инженер подготовит предварительное КП по вашему объекту.

Частые вопросы

Что такое cos φ простыми словами?

Коэффициент cos φ — это доля полной мощности, которая реально работает на оборудование. При cos φ 0,8 примерно пятая часть мощности уходит на реактивную составляющую и греет кабели, не делая полезной работы.

Какой коэффициент мощности считается нормальным?

Ориентир для сети 0,4 кВ — tg φ не выше 0,35, то есть cos φ около 0,94 в часы больших нагрузок (Приказ Минэнерго №380). Точное значение прописано в договоре с сетевой и зависит от уровня напряжения.

Почему из-за реактивной мощности растёт счёт?

Сетевая вправе начислять повышающий коэффициент, если фактический tg φ выше согласованного в договоре. Активная энергия та же, но за перебор реактивной добавляют надбавку к стоимости передачи.

Можно ли измерить cos φ за один визит?

Разовый замер покажет момент, но не режим. cos φ меняется в течение смены, поэтому корректнее записывать профиль анализатором от 7 суток. Так видно реальную картину и пиковую реактивную нагрузку.

Электролаборатория ставит компенсацию?

Нет. Мы измеряем cos φ и реактивную мощность, считаем требуемую компенсацию и отдаём отчёт. Подбор и монтаж конденсаторной установки выполняет монтажная организация, так измерения остаются независимыми.

cos φ относится к качеству электроэнергии по ГОСТ 32144?

Нет. ГОСТ 32144-2013 нормирует характеристики напряжения. Соотношение активной и реактивной мощности считают отдельно по токам и мощностям, это инженерная аналитика для расчёта компенсации.
