Проверка заземления — это не осмотр «на глаз», а инструментальные измерения, которые показывают, действительно ли защитная система работает. Если коротко, электролаборатория измеряет сопротивление заземляющего устройства, растекание тока в грунте и целостность металлосвязи между корпусами оборудования и заземлением. Мы, инженеры ЭлектроЗамер, проводим такие замеры каждый день и знаем, где чаще всего кроются проблемы. Разберём, что именно проверяют и зачем это нужно бизнесу.
Заземление — тихий страховой полис электроустановки. Пока всё исправно, о нём не вспоминают, но именно оно отводит опасный ток при пробое изоляции и спасает людей от поражения, а оборудование от повреждения. Проблема в том, что со временем контакты окисляются, а контур в грунте деградирует.
Увидеть это без приборов невозможно: внешне щит и шины могут выглядеть исправными, а сопротивление уже выйти за норму. Поэтому заземление измеряют, а не осматривают. Пройдёмся по тому, что именно проверяет лаборатория, как проходит замер и что показывает итоговый протокол.
Зачем вообще проверять заземление
Заземление защищает людей и оборудование от опасного напряжения. Когда изоляция пробивается и корпус прибора оказывается под напряжением, исправное заземление отводит ток в землю и даёт защите вовремя сработать, не давая человеку получить удар током. По сути это первый барьер безопасности, который в аварийной ситуации срабатывает раньше всего остального.
Со временем защита слабеет незаметно. Заземляющие проводники окисляются, болтовые соединения ослабевают, а сам контур в грунте теряет свойства из-за коррозии и изменения влажности почвы. Сопротивление растёт, и в нужный момент система может не сработать как надо.
Именно поэтому заземление нельзя проверить визуально: исправное на вид устройство может не отвечать нормам. Инструментальные измерения показывают реальное состояние системы, и только они дают основание считать заземление рабочим, а не формально существующим.
Сопротивление заземляющего устройства
Ключевой параметр — сопротивление заземляющего устройства. Оно показывает, насколько легко ток уходит в землю через контур: чем ниже сопротивление, тем эффективнее отводится опасный потенциал и тем надёжнее защита электроустановки.
Измеряют его специальными приборами, которые пропускают через контур ток и оценивают, как он растекается в грунте. Значение сравнивают с нормой для конкретной электроустановки, потому что требования зависят от типа системы заземления и назначения объекта.
Если сопротивление выше допустимого, защита работает хуже, чем должна. Это сигнал, что контур нужно восстанавливать: добавлять заземлители, зачищать соединения или обслуживать устройство. Без замера такой проблемы просто не видно до первого опасного случая.
Растекание тока и состояние контура в грунте
Отдельно оценивают, как ток растекается в грунте вокруг заземлителей. На эту способность влияют состав и влажность почвы, глубина заложения электродов и их коррозия, поэтому один и тот же контур в сухой сезон и после дождей может вести себя по-разному.
Со временем подземная часть устройства деградирует незаметно для владельца: электроды ржавеют, а связь с грунтом ухудшается. Измерения показывают, сохранил ли контур свои свойства или уже требует ремонта, чего по наземной части определить нельзя.
Понимание состояния контура важно для планирования. Оно позволяет заранее увидеть, что заземлители изношены, и обслужить систему до того, как сопротивление выйдет за норму, а не устранять проблему в аварийном режиме, когда защита уже не сработала.
Проверка металлосвязи
Третья важная часть — металлосвязь, то есть непрерывность цепи между заземляющим устройством и корпусами оборудования, щитами и конструкциями. Даже идеальный контур бесполезен, если защитный проводник где-то оборван или соединение ослабло.
Лаборатория проверяет, что все корпуса, которые должны быть заземлены, действительно надёжно соединены с контуром. Измеряют переходное сопротивление в соединениях: высокое значение означает плохой контакт, который в аварийной ситуации не пропустит ток защиты.
На практике именно металлосвязь часто и подводит. Ослабшая гайка, окисленный контакт или забытое соединение разрывают защиту незаметно. Проверка металлосвязи находит такие слабые места, которые невозможно увидеть при обычном осмотре щита.
Как проходит замер на объекте

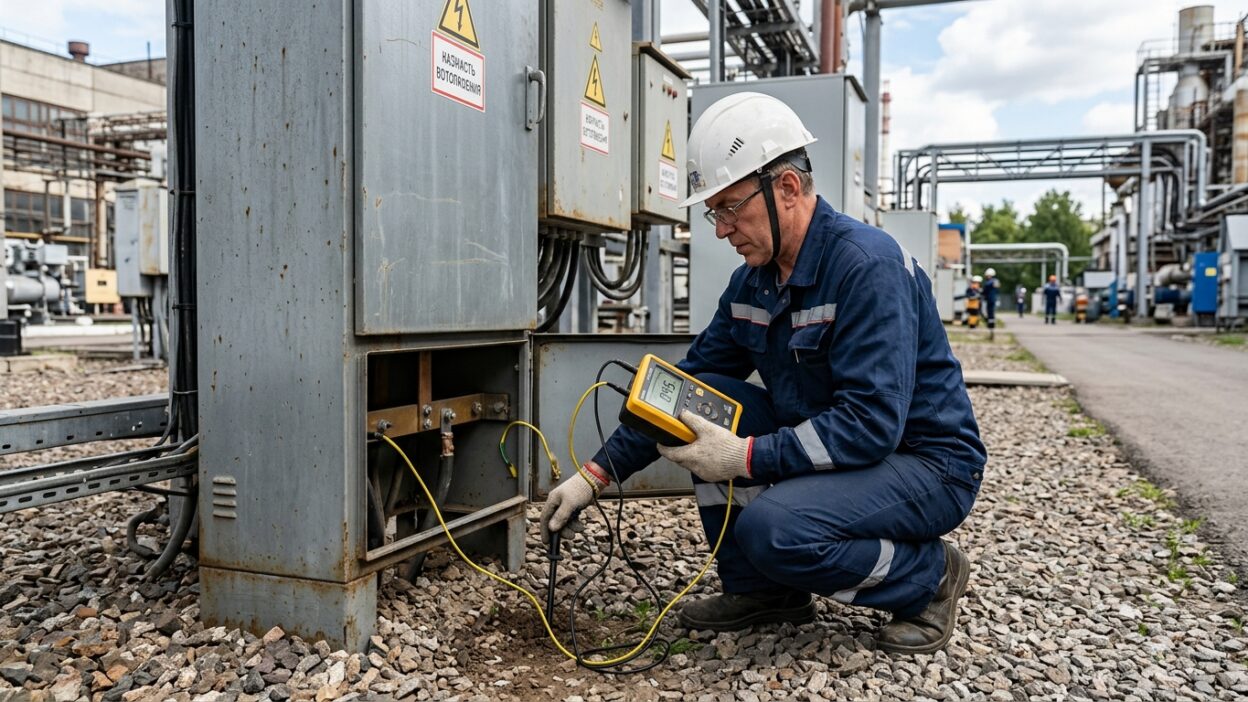

Инженеры приезжают на объект с поверенными приборами и проводят измерения по всем точкам: заземляющее устройство, магистрали и корпуса оборудования. Работы планируют так, чтобы минимально мешать работе предприятия, а по многим точкам замер идёт без отключения.
Каждую точку измеряют по методике и фиксируют результат. Инженер сравнивает значения с нормами и отмечает, где всё в порядке, а где есть отклонения. Уже на объекте видно, требует ли система внимания или заземление в норме.
По итогам оформляется технический отчёт с протоколами измерений. В нём указаны все точки, измеренные значения, нормы и выводы. Это и есть документ, который подтверждает состояние заземления и который спрашивают при проверках и сдаче объекта.
Как часто проверять заземление
Периодичность зависит от типа объекта и условий эксплуатации. Для обычных электроустановок измерения проводят раз в несколько лет, а для объектов с повышенной опасностью и агрессивной средой — чаще, потому что контур там изнашивается быстрее.
Отдельно заземление проверяют при вводе объекта в эксплуатацию, после ремонта или реконструкции электроустановки и при любых сомнениях в её состоянии. Свежий протокол нужен и при сдаче объекта, подключении, а также по запросу надзорных органов.
Точную периодичность для вашего объекта определяют по нормам и характеру эксплуатации. Разумный подход — не ждать предельного срока, а держать актуальный протокол, чтобы измерения всегда отражали реальное текущее состояние заземления.
Что проверяет лаборатория при заземлении
Чтобы было понятно, из чего складывается проверка, соберём основное в список.
- Сопротивление заземляющего устройства и сравнение его с нормой.
- Растекание тока в грунте и состояние подземного контура.
- Металлосвязь: непрерывность защитных проводников до корпусов.
- Переходное сопротивление в болтовых и сварных соединениях.
- Соответствие результатов нормам с выводами в техническом отчёте.
Зачем протокол нужен бизнесу
Протокол проверки заземления — это не только про безопасность, но и про документы. Его спрашивают при проверках надзорных органов, при сдаче объекта, подключении мощности и в спорных ситуациях, поэтому актуальный протокол закрывает сразу несколько вопросов.
Но главная ценность всё же в защите. За протоколом стоят реальные измерения, которые подтверждают, что при аварии заземление сработает и защитит людей и оборудование. Это снижает риск травм, простоев и повреждения дорогой техники.
Если вы не уверены, в каком состоянии заземление на вашем объекте, разумнее проверить его заранее. Заказать выезд электролаборатории и получить смету можно на сайте ЭлектроЗамер, а по результатам вы получите протокол с реальным состоянием системы.
Главное
Проверка заземления — это инструментальные измерения, а не осмотр: электролаборатория измеряет сопротивление заземляющего устройства, оценивает растекание тока в грунте и проверяет металлосвязь, то есть непрерывность защитных проводников до корпусов оборудования. Внешне исправная система может не отвечать нормам из-за коррозии контура и ослабших соединений, а увидеть это без приборов невозможно.
Держите актуальный протокол: он нужен при проверках, сдаче объекта и подключении, а главное — подтверждает, что при аварии заземление сработает. Если сомневаетесь в состоянии заземления, закажите выезд инженеров ЭлектроЗамер и получите смету и протокол с реальными измерениями.
Проверим заземление на вашем объекте
Не уверены, что заземление на объекте в норме? Инженеры ЭлектроЗамер измерят сопротивление контура, растекание тока и металлосвязь поверенными приборами и выдадут технический отчёт с протоколами. Оставьте заявку и получите КП и смету за час.
Частые вопросы
Что именно измеряют при проверке заземления?
Три вещи: сопротивление заземляющего устройства, растекание тока в грунте и металлосвязь — непрерывность защитных проводников от контура до корпусов оборудования. Дополнительно оценивают переходное сопротивление в соединениях, потому что именно ослабший контакт часто и разрывает защиту.
Почему нельзя проверить заземление визуально?
Потому что внешне исправная система может не отвечать нормам. Заземляющие проводники окисляются, соединения ослабевают, а подземный контур деградирует из-за коррозии и влажности грунта. Реальное состояние показывают только инструментальные измерения, а не осмотр щита и шин.
Как часто нужно проверять заземление?
Периодичность зависит от типа объекта и условий: для обычных электроустановок измерения проводят раз в несколько лет, для объектов с повышенной опасностью — чаще. Отдельно заземление проверяют при вводе в эксплуатацию, после ремонта и при сдаче объекта.
Что такое металлосвязь и почему её проверяют?
Это непрерывность цепи между заземляющим устройством и корпусами оборудования. Даже идеальный контур бесполезен, если защитный проводник где-то оборван или соединение ослабло. Проверка металлосвязи находит такие слабые места, которые не видно при обычном осмотре.
Нужно ли отключать объект для замера?
По многим точкам измерения проводят без отключения, а работы планируют так, чтобы минимально мешать работе предприятия. Инженеры приезжают с поверенными приборами и измеряют заземляющее устройство, магистрали и корпуса оборудования по методике.
Зачем бизнесу протокол проверки заземления?
Он нужен при проверках надзорных органов, сдаче объекта, подключении мощности и в спорных ситуациях. А главное — за протоколом стоят реальные измерения, подтверждающие, что при аварии заземление сработает и защитит людей и оборудование.
