Гармоники — это искажения формы тока и напряжения, из-за которых идеальная синусоида превращается в изломанную кривую, а сеть начинает вредить сама себе. Если коротко, их создаёт современное оборудование с электроникой, а расплачивается за это потом вся электроустановка целиком: греются провода, сбоит и раньше времени изнашивается техника. Мы, инженеры ЭлектроЗамер, регулярно ловим гармоники на объектах заказчиков. Разберём, откуда они берутся, чем опасны и как их измеряют.
Коварство гармоник в том, что их не видно. Напряжение вроде в норме, автоматы не выбивает, а оборудование почему-то греется, сбоит и выходит из строя раньше срока. Причину ищут в чём угодно, кроме качества питания, хотя на деле проблема часто кроется именно в нём.
Пройдёмся по тому, что такое гармоники простыми словами, какое оборудование их порождает, к каким последствиям они приводят и как их обнаруживают инструментально. Так вы поймёте, стоит ли проверять сеть на вашем объекте.
Что такое гармоники простыми словами
В идеальной сети ток и напряжение меняются плавно, по синусоиде. Гармоники — это дополнительные искажающие колебания, которые накладываются на эту синусоиду и делают её кривой. Чем их больше, тем сильнее форма тока отличается от правильной.
Появляются они из-за нелинейных нагрузок, то есть оборудования, которое потребляет ток неравномерно, рывками. Такая нагрузка как бы дробит плавную синусоиду, и в сети возникают токи и напряжения на частотах, кратных основной, которых там быть не должно.
Сами по себе гармоники не видны на обычном вольтметре: он показывает усреднённое значение, а искажения формы остаются за кадром. Именно поэтому проблема долго остаётся незамеченной, пока не начинает бить по оборудованию и счетам за электричество. Специалисты характеризуют уровень искажений отдельным показателем, который отражает, насколько сильно реальная форма тока отличается от идеальной синусоиды, и именно его отслеживают при измерениях.
Откуда берутся гармоники
Главный источник — современная силовая электроника. Частотные преобразователи двигателей, источники бесперебойного питания, сварочное оборудование, зарядные устройства и импульсные блоки питания потребляют ток нелинейно и потому щедро генерируют гармоники.
Свой вклад вносит и массовое светодиодное освещение. Отдельный LED-светильник почти незаметен, но когда их сотни в торговом зале или офисе, суммарное искажение становится ощутимым, и питающая сеть начинает работать в тяжёлом режиме.
Получается парадокс: чем современнее и энергоэффективнее оборудование, тем больше в сети гармоник. Поэтому на объектах с большим количеством электроники, приводов и светодиодов проблема качества электроэнергии стоит особенно остро. Производства с частотными приводами, дата-центры, торговые центры с тысячами светильников и склады с конвейерами — типичные места, где искажения накапливаются и требуют контроля.
Чем гармоники вредят оборудованию
Первое и самое частое последствие — перегрев. Искажённые токи дополнительно нагревают провода, трансформаторы и двигатели, из-за чего изоляция стареет быстрее, а оборудование изнашивается раньше срока и чаще выходит из строя без явной причины.
Особенно достаётся нейтральному проводу. Некоторые гармоники складываются именно в нейтрали, и она может нагреваться сильнее фазных проводов, хотя по расчёту должна быть менее нагружена. Это скрытый риск, который приводит к перегреву и авариям.
Страдает и чувствительная техника. Из-за искажений возможны ложные срабатывания защит, сбои автоматики и электроники, мерцание освещения. В итоге бизнес получает необъяснимые простои и поломки, причину которых без измерений найти почти невозможно. Особенно обидно, когда из строя выходит дорогое оборудование, а гарантия не покрывает поломку, ведь формально напряжение было в пределах нормы.
Почему это бьёт по деньгам
Гармоники — это не только про поломки, но и про потери. Искажённые токи увеличивают нагрузку на сеть и потери в проводах и трансформаторах, из-за чего часть оплаченной электроэнергии тратится впустую, на нагрев, а не на полезную работу.
К этому добавляются издержки от простоев и ремонтов. Оборудование, которое выходит из строя раньше срока, приходится чинить или менять, а остановка процессов на производстве или в торговле оборачивается прямыми убытками и упущенной выручкой. Если посчитать всё вместе — потери энергии, ремонты и простои, плохое качество электроэнергии обходится бизнесу в ощутимую сумму каждый год, просто эти расходы размазаны и не бросаются в глаза.
Поэтому качество электроэнергии — это вопрос экономики, а не только техники. Разобравшись с гармониками, бизнес нередко продлевает жизнь оборудованию и снижает необъяснимые потери, но сначала проблему нужно измерить и подтвердить фактами.
Как измеряют гармоники

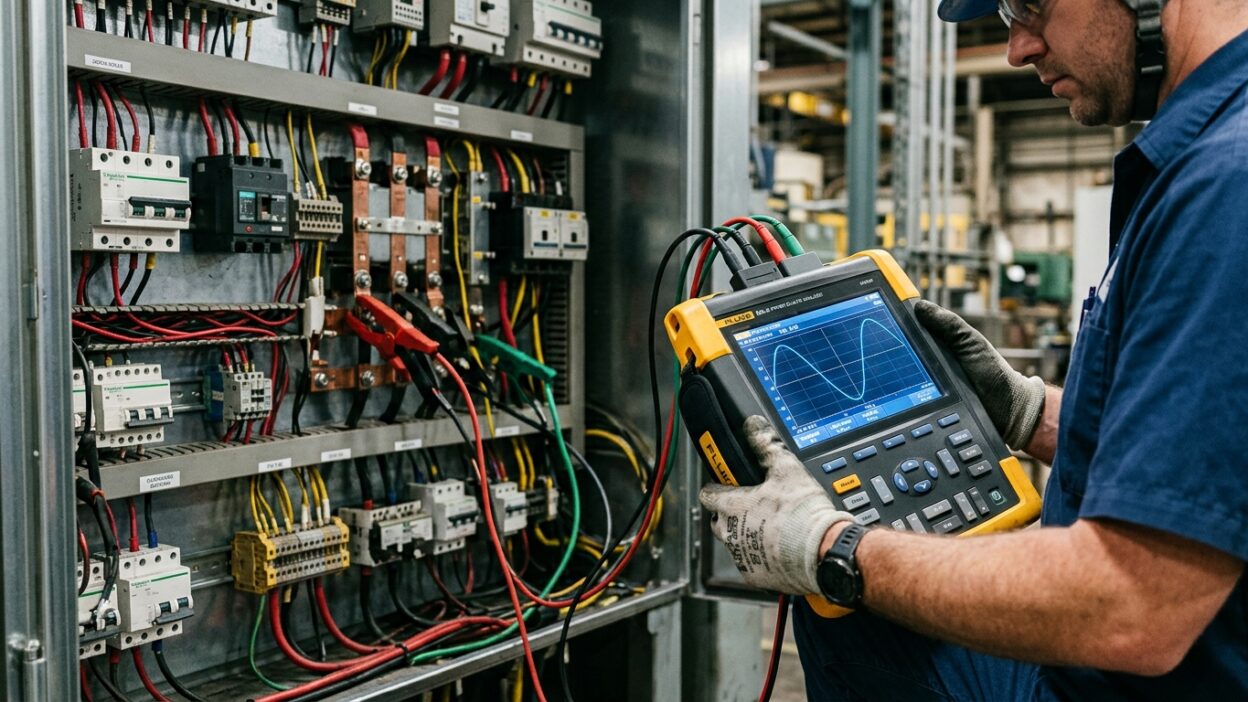

Обычным прибором гармоники не поймать, для этого используют анализатор качества электроэнергии. Его подключают к вводу или нужному участку сети, и он не просто показывает напряжение, а записывает форму тока и напряжения и раскладывает искажения на составляющие.
Измерение ведут не мгновенно, а в течение нескольких суток. Прибор пишет параметры сети непрерывно, обычно около недели, чтобы захватить разные режимы работы объекта: дневную и ночную нагрузку, пуски оборудования, пиковые и спокойные часы.
По итогам инженеры получают полную картину: насколько искажена синусоида, какие гармоники преобладают и укладываются ли параметры сети в нормы качества электроэнергии. Эти данные и ложатся в основу выводов и рекомендаций по объекту. Без такого недельного наблюдения легко пропустить проблему, которая проявляется только в определённые часы, например при одновременном пуске мощного оборудования.
Что показывает анализ качества электроэнергии
Чтобы было понятно, что даёт замер, перечислим основное, что фиксирует анализатор.
- Степень искажения синусоиды тока и напряжения на вводе.
- Какие гармоники преобладают и насколько они выражены.
- Отклонения и провалы напряжения за период наблюдения.
- Соответствие параметров сети нормам качества электроэнергии.
- Данные для претензии сетевой организации, если питание плохое.
Что делать с результатами
Если измерения показали высокий уровень гармоник, у бизнеса появляется основа для решений. Иногда источник искажений находится внутри объекта, и тогда работают с ним, а иногда проблема приходит из внешней сети, и это повод для претензии поставщику.
Протокол измерений превращает разговор из эмоций в факты. Вместо жалоб «оборудование почему-то ломается» появляется документ с конкретными цифрами, с которым можно идти к сетевой организации или планировать технические меры по улучшению питания. С таким документом проще и обосновать вложения в фильтры или модернизацию щита перед руководством, ведь за ними стоят измеренные цифры, а не общие опасения.
Если у вас сбоит или быстро изнашивается оборудование, а причину найти не удаётся, разумно проверить качество электроэнергии. Заказать анализ сети и получить смету можно на сайте ЭлектроЗамер.
Главное
Гармоники — это искажения формы тока и напряжения, которые создаёт оборудование с силовой электроникой: частотные приводы, ИБП, сварка, зарядные устройства и массовое светодиодное освещение. Они не видны на обычном вольтметре, но перегревают провода, нейтраль, трансформаторы и двигатели, вызывают сбои и ложные срабатывания защит и увеличивают потери электроэнергии, а значит, бьют и по надёжности, и по деньгам.
Измеряют гармоники анализатором качества электроэнергии, который несколько суток записывает параметры сети и раскладывает искажения на составляющие. Если оборудование сбоит без явной причины, проверьте качество электроэнергии: закажите анализ у инженеров ЭлектроЗамер и получите протокол с фактами.
Проверим качество электроэнергии на объекте
Оборудование сбоит и изнашивается без явной причины? Инженеры ЭлектроЗамер подключат анализатор качества электроэнергии, снимут профиль сети за несколько суток и покажут уровень гармоник и отклонений. Оставьте заявку и получите КП и смету за час.
Частые вопросы
Что такое гармоники в электросети простыми словами?
Это дополнительные искажающие колебания, которые накладываются на плавную синусоиду тока и напряжения и делают её кривой. Их создают нелинейные нагрузки, потребляющие ток рывками. На обычном вольтметре гармоники не видны, поэтому проблема долго остаётся незамеченной.
Какое оборудование создаёт гармоники?
Силовая электроника: частотные преобразователи двигателей, источники бесперебойного питания, сварочное оборудование, зарядные устройства, импульсные блоки питания. Заметный вклад вносит и массовое светодиодное освещение, когда светильников в помещении сотни.
Чем гармоники опасны для оборудования?
Они дополнительно греют провода, трансформаторы и двигатели, ускоряя старение изоляции, перегружают нейтральный провод, вызывают ложные срабатывания защит, сбои автоматики и мерцание освещения. В итоге техника изнашивается раньше срока и даёт необъяснимые простои.
Как измеряют гармоники?
Анализатором качества электроэнергии: его подключают к вводу или участку сети, и он записывает форму тока и напряжения, раскладывая искажения на составляющие. Измеряют обычно в течение нескольких суток, чтобы захватить разные режимы работы объекта.
Влияют ли гармоники на счета за электричество?
Да, косвенно. Искажённые токи увеличивают потери в проводах и трансформаторах, поэтому часть оплаченной энергии тратится на нагрев, а не на полезную работу. К этому добавляются издержки от простоев и преждевременного ремонта оборудования.
Что делать, если гармоник много?
Сначала измерить и получить протокол с цифрами. Дальше смотрят, где источник: если внутри объекта, работают с ним, если искажения приходят из внешней сети, это основание для претензии поставщику. Протокол превращает жалобы в факты, с которыми можно действовать.
